Texas Instruments ADC08DJ5200RF 8位模数转换器
Texas Instruments ADC08DJ5200RF 8位模数转换器 (ADC) 是一款射频采样、千兆采样模数转换器 (ADC)，可对从直流到10GHz以上的输入频率进行直接采样。ADC08DJ5200RF可配置为双通道5.2GSPS ADC或单通道 10.4GSPS ADC。支持高达10GHz的可用输入频率范围，可对频率捷变系统的L、S、C和X频带进行直接射频采样。
Texas Instruments ADC08DJ5200RF使用具有多达16个串行通道的高速 JESD204C输出接口，支持高达17.16Gbps的线路速率。通过JESD204C子类-1支持确定性延迟和多器件同步。JESD204C接口可进行配置，对线路速率和通道数进行权衡。支持8b/10b和64b/66b数据编码方案。64b/66b编码支持正向纠错 (FEC) 功能，可改进误码率。此接口向后兼容JESD204B接收器。
无噪声孔径延迟调节和SYSREF 窗口等创新的同步特性可简化多通道应用的系统设计。可编程FIR滤波器支持片上均衡。
特性
- ADC内核
- 8位分辨率
- 高达10.4GSPS（单通道模式）
- 高达5.2GSPS（双通道模式）
- 性能规格
- 本底噪声 (-20dBFS，VFS = 1 VPP-DIFF):
- 双通道模式 (–143.4dBFS/Hz)
- 单通道模式 (–146.2dBFS/Hz)
- ENOB (双通道，FIN = 2.4GHz，TYP)（7.8位）
- 本底噪声 (-20dBFS，VFS = 1 VPP-DIFF):
- VCMI为0V时的缓冲模拟输入
- 模拟输入带宽 (-3dB)：8.1GHz
- 可用输入频率范围：> 10GHz
- 满量程输入电压（VFS，默认值）：0.8 VPP
- 无噪声孔径延迟 (tAD) 调节
- 精确采样控制：19fs步长
- 简化同步和交错
- 温度和电压不变延迟
- 简便易用的同步特性
- 自动SYSREF计时校准
- 样品标记时间戳
- JESD204C串行数据接口：
- 最大通道速率：17.16Gbps
- 支持64b/66b和8b/10b编码
- 8b/10b模式符合JESD204B标准
- 峰值射频输入功率 (Diff)：+26.5dBm（+27.5dBFS，560x满量程功率）
- 可实现均衡的可编程FIR滤波器
- 功耗：3.8W
- 电源 (1.1V, 1.9V)
应用
- 示波器和宽频数字转换器
- 通信测试仪 (802.11ad，5G)
- 电子战（SIGINT和ELINT）
- 卫星通信 (SATCOM)
- 射频采样软件定义无线电 (SDR)
- 光谱测定

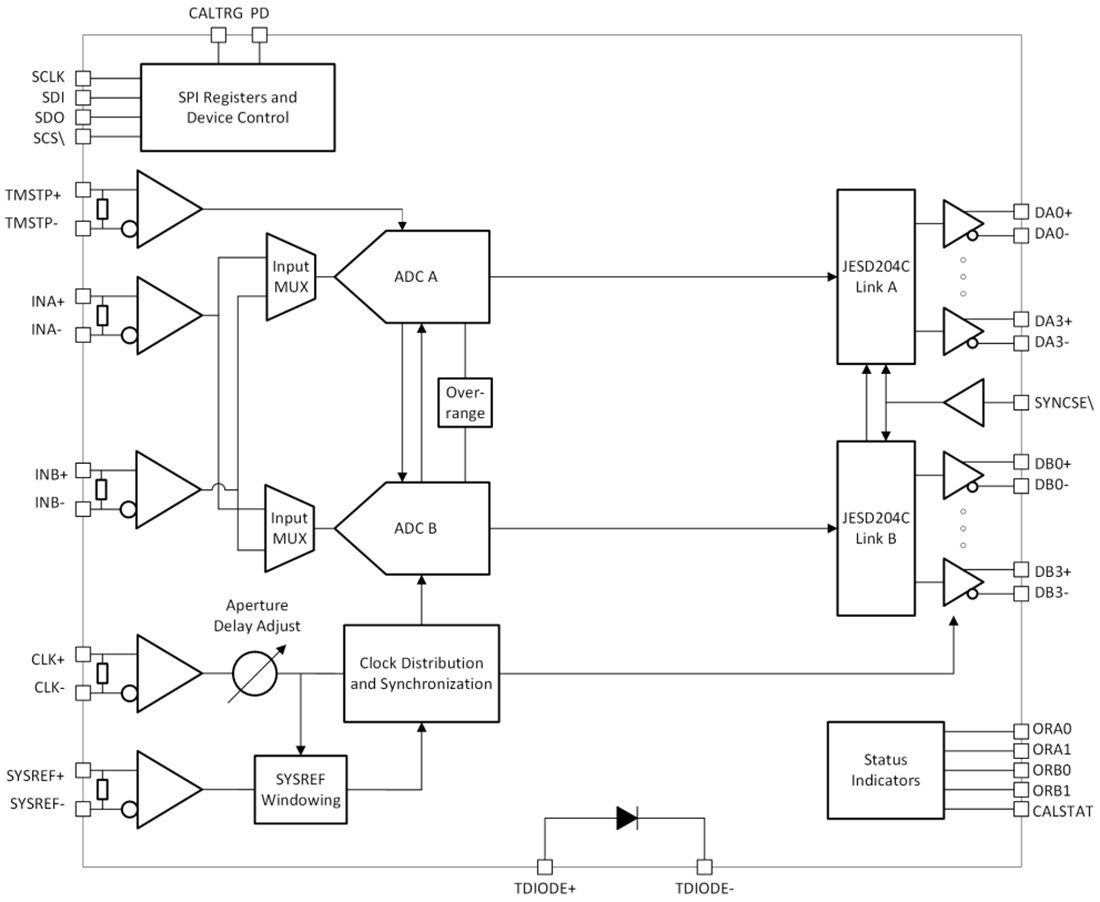

功能框图
相关开发工具
Texas Instruments ADC12DJ5200SEEVM ADC评估模块
用于评估ADC12DJ5200RF、ADC12DJ4000RF和ADC08DJ5200RF模数转换器。
