Texas Instruments ADC32RF44双通道14位ADC

Texas Instruments ADC 32 RF44双通道、14位、2.6GSPS射频采样模数转换器的输入频率高达4GHz，专为高信噪比 (SNR) 而设计。ADC32RF44的噪声谱密度为-154.2dBFS/Hz，可在较大输入频率范围提供动态范围和通道隔离。经缓冲的模拟输入配有片上端接电阻，可在较宽频率范围内提供统一输入阻抗并最大程度地降低采样和保持毛刺脉冲能量。每个ADC通道都可以连接到一个双频带数字降频转换器 (DDC) ，每个DDC最多有三个独立的16位数控振荡器 (NCO) 用于相位相干跳频。

该器件配有前端峰值和RMS功率检测器和报警功能，以支持外部自动增益控制 (AGC) 算法。此外，支持JESD204B串行接口，具有基于第1子类的确定性延迟，使用数据速率高达12.5 Gbps，每个ADC多达4个通道。ADC32RF44模数转换器支持-40°C至+85°C工业温度范围。

特性

  • 14位双通道2.6GSPS ADC
  • 孔径抖动：90fS
  • 通道隔离：95dB（fIN = 1.8GHz 时）
  • 频谱性能 (fIN=900MHz, –2dBFS)：
    • SNR：61.2dBFS
    • SFDR：65dBc HD2、HD3
    • SFDR：79dBc最差杂散
  • 频谱性能（fIN=1.85GHz，–2dBFS）：
    • SNR：58.3dBFS
    • SFDR：69dBc HD2、HD3
    • SFDR：74dBc最差杂散
  • 片上数字降频转换器：
    • 高达4 DDC（双频带模式）
    • 每个DDC多达3个独立的NCO
  • 片上输入钳位，用于过电压保护
  • 可编程片上功率检测器，含支持AGC的报警引脚
  • 片上抖动
  • 噪声基底：–154.2dBFS/Hz
  • 射频输入支持高达4.0GHz
  • 片上输入终端
  • 输入满量程：1.35VPP
  • 支持多芯片同步
  • JESD204B接口：
    • 基于第1子类的确定性延迟
    • 每通道4路（12.5Gbps时）
  • 功率耗散：2.95W/ch（2.6GSPS时）
  • 72引脚VQFN封装 (10mm×10mm)

应用

  • 多频带多模式2G、3G、4G蜂窝接收器
  • 相控阵雷达
  • 电子对抗
  • 软件定义无线电
  • 电缆基础设施
  • 宽带无线
  • 高速数字转换器
  • 通信测试设备
  • 微波和毫米波接收器

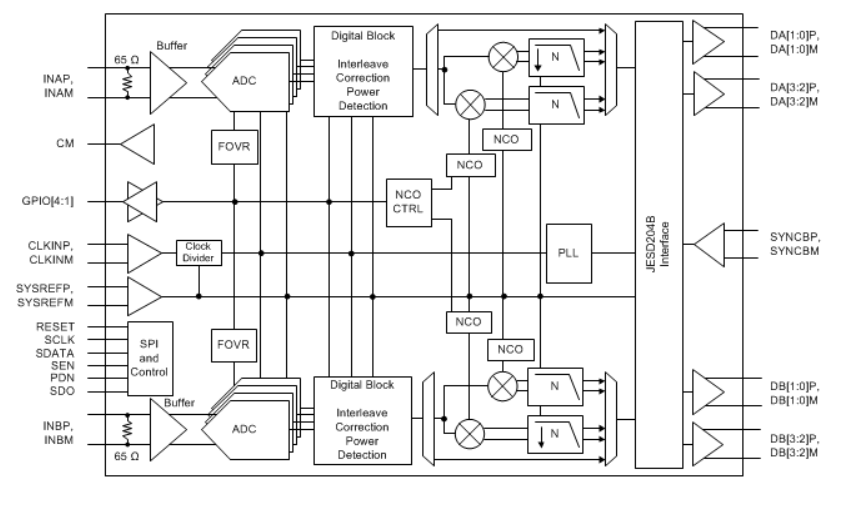

框图

框图 - Texas Instruments ADC32RF44双通道14位ADC
发布日期: 2018-06-28 | 更新日期: 2023-02-24
