Texas Instruments ADC34RF72EVM 评估模块
Texas Instruments ADC34RF72EVM评估模块开发用于快速轻松地演示ADC34RF7x系列高速模数转换器 (ADC)。ADC34RF72EVM上装有ADC34RF72。ADC34RF72是一款16位ADC，具有JESD接口的四通道ADC，可以高达1.5GSPS的采样率运行。
TI ADC34RF72EVM可以评估所有设备速度等级和通道数量。
特性
- 噪声功率谱密度：-164.2 dBFS/Hz
- 全功率输入带宽（-3dB）：1.8GHz
- 八个数字下变频器可配置为单频带、双频带和八频带；支持实数与复数抽取，因子范围为/2、/3、/5至32768
- 功耗：0.95W/channel（1.5GSPS）
- 48位NCO相位相干跳频
- 串行JESD接口支持高达24.75Gbps的通道速率
- 多种集成DSP功能，例如96抽头/通道PFIR均衡器和分数延迟滤波器
应用
- 相控阵列雷达
- 晶圆检测
- 光谱分析仪
- 软件定义无线电 (SDR)
- 电子战
- 高速数字转换器
- 电缆基础设施
- 通信基础设施
套件内容
- ADC3xRF72EVM 的产品评估板
- 迷你USB类型X电缆
- JTAG-HS2编程加密狗
- 12V插孔电源线

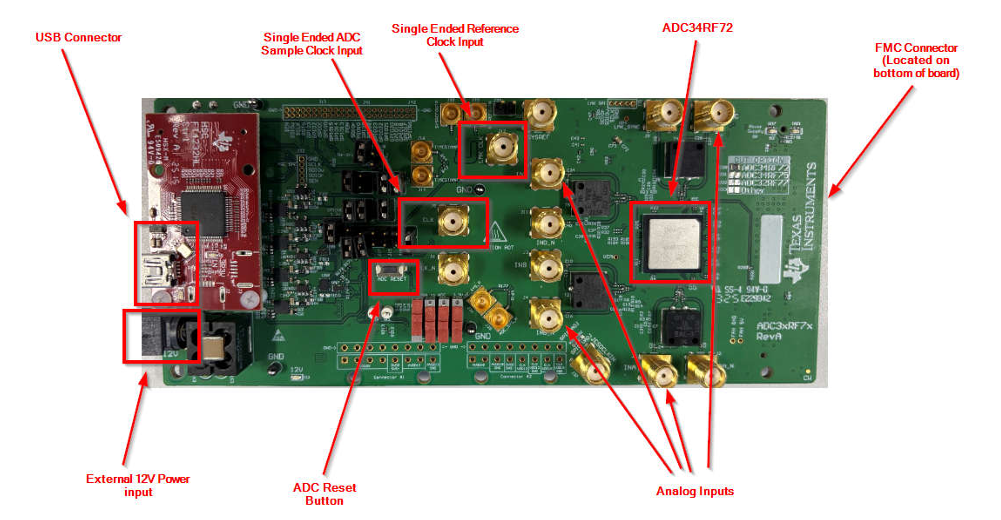

概述

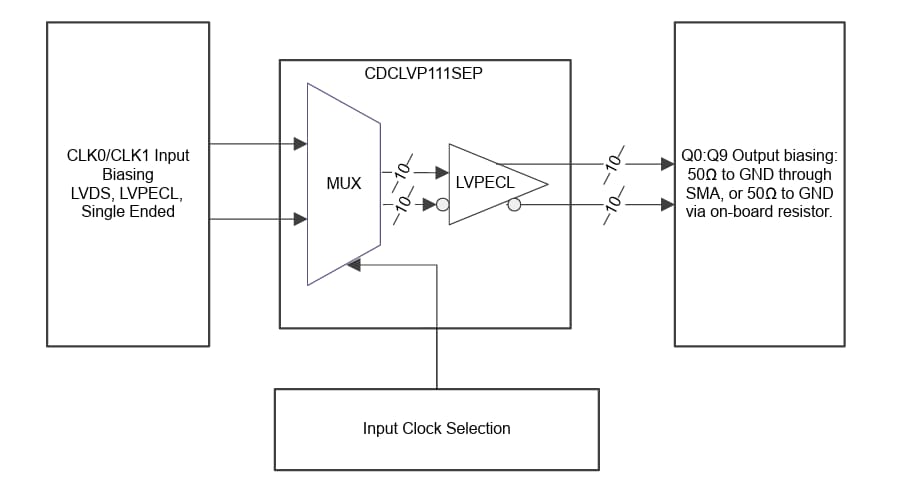

硬件连接框图
