Texas Instruments ADC368xEVM评估模块
Texas Instruments ADC368xEVM评估模块是一个用于演示超低功耗、高线性度ADC368x性能的平台。ADC368x系列具有+1.6V电压基准 (VREF)，可由内部或外部供电。借助板载电压调节和灵活的模拟输入选项，可轻松评估许多不同应用。
TI ADC368xEVM评估模块组成完整的评估系统，使用TSW1400EVM数据采集卡（单独出售）和高速数据转换器专业软件 (DATACONVERTERPRO-SW)。通过FPGA夹层卡 (FMC) 连接器与TSW1400EVM连接时，可以评估串行CMOS接口的数据采集（高达512MB），包括实际和复杂抽取模式。
特性
- 串行LVDS接口
- USB供电，具有板载电源调节功能
- 与ADC366x和ADC368x产品引脚兼容
- THS4541 FDA和平衡-不平衡转换器耦合输入可实现灵活评估
- TSW1400EVM和DATACONVERTERPRO-SW支持轻松采集数据
- FMC连接器可轻松集成FPGA开发平台
套件内容
- ADC3683 EVM
- Mini-USB电缆
- FPGA内插卡

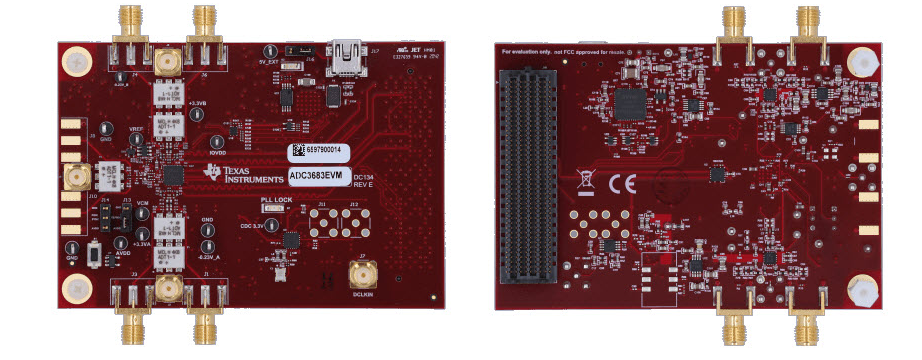

正面和背面布局

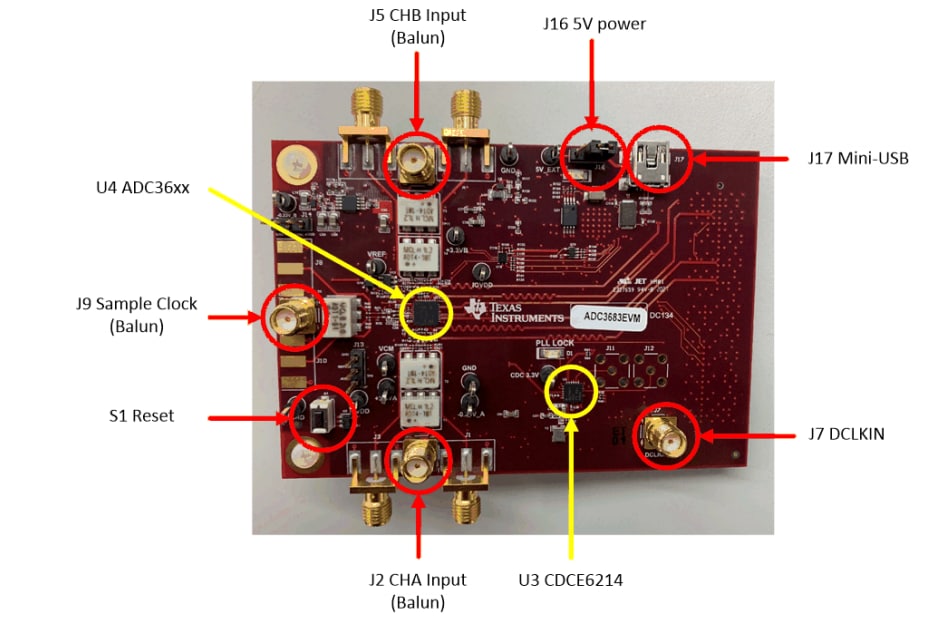

特性识别
