Texas Instruments ADS1288低功耗Δ-Σ ADC

Texas Instruments ADS1288低功耗Δ-Σ模数转换器（ADC）是一款32位ADC，专为需要低功耗以延长电池运行时间的地震监测设备而设计。 该ADC配备可编程增益放大器（PGA）和有限脉冲响应（FIR）滤波器，采用超采样工作原理运行。ADS1288 ADC具有125SPS至2000SPS的数据速率、同步输入、双通道多路复用器、通用数字输入/输出以及偏移和增益校准功能。

ADS1288 ADC支持3.3V工作电压，以降低器件功耗。该ADC采用5mmx5mm紧凑型VQFN封装，完全符合-40°C至85°C的环境温度范围。ADS1288 ADC可用于能源勘探、死亡科学与地质学、被动地震监测以及精密仪器。

特性

  • 动态范围：
    • 1500SPS PGA增益（122dB，典型值）
    • 500SPS缓冲器运行（122dB，典型值）
  • 功耗：
    • PGA工作时的典型功耗为5mW
    • 缓冲器工作时的典型功耗为3mW
  • <-120dB典型总谐波失真
  • 典型CMRR值：120 dB
  • 灵活的数字滤波器
    • 高通滤波器
    • 线性或最小相位
    • 可选择自 + FIR + IIR
  • 125SPS至2000SPS数据传输速率
  • 1至64 PGA增益
  • SYNC输入
  • 时钟误差补偿
  • 偏移和增益校准
  • 双通道多路复用器
  • 5V、3.3V或±2.5V模拟电源操作

应用

  • 能源勘探
  • 死亡科学和地质学
  • 被动地震监测
  • 精密仪表

相关转换器

Texas Instruments ADS1285 32位低功耗ADC

低功耗ADC具有一个可编程增益放大器 (PGA) 和一个有限脉冲响应 (FIR) 滤波器。

Learn More关于Texas Instruments ADS1285 32位低功耗ADC View Products与Texas Instruments ADS1285 32位低功耗ADC相关

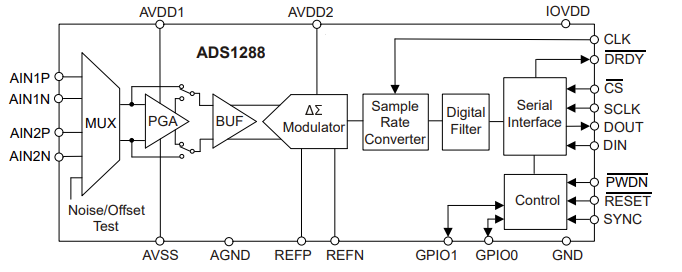

功能框图

框图 - Texas Instruments ADS1288低功耗Δ-Σ ADC

检波器输入应用

应用电路图 - Texas Instruments ADS1288低功耗Δ-Σ ADC
