ADS8353-Q1 ADC包含两个可独立编程的基准电压源,可用于系统级的增益校准。而且,该器件配有一个可在宽电源供电范围内运行的灵活串行接口,从而轻松实现与多种主机控制器的通信。ADS8353-Q1 ADC支持两种低功耗模式,可针对给定输出优化功耗。
ADS8353-Q1采用16引脚TSSOP封装,额定温度范围为-40°C至+125°C。ADS8353-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用标准
- 下列性能符合AEC-Q100标准:
- 温度等级1:–40°C至+125°C,TA
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 16位分辨率
- 两个通道同步采样
- 支持单端和伪差分模拟输入
- 两个软件可选单极、输入范围
- (0V至VREF)或(0V至2x VREF)
- 采样速度高达600kSPS
- 出色的直流性能
- ±1LSB(典型值) DNL
- ±1LSB(典型值) INL
- 增益误差:±0.05%
- 出色的交流性能
- 89dB SNR
- –100dB THD
- 双路、低漂移 (10ppm/°C)、可编程2.5V内部接口
应用
- 电池管理系统 (BMS)
- 电机控制
- EV/HEV驱动电机用解析器
- 隔离故障检测
- 发动机控制单元 (ECU)
- 汽车传感器数字化

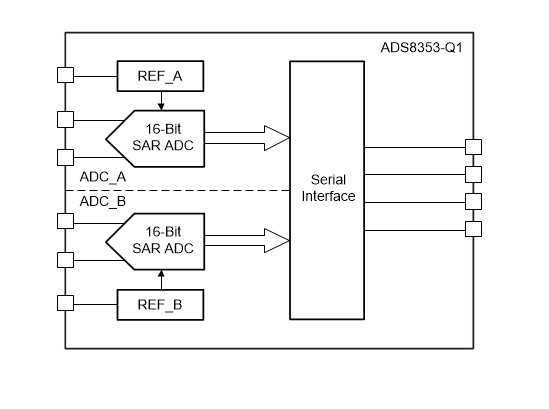

功能框图
