Texas Instruments ADS8555EVM-PDK ADC评估模块 (EVM)

Texas Instruments ADS8555EVM-PDK ADC评估模块 (EVM) 是性能演示套件 (PDK)，用于评估ADS855x的性能。ADS855x六通道同步采样模数转换器 (ADC) 的一个系列。ADS855x产品包含一个集成电压基准，可适应±12V输入。Texas Instruments ADS8555EVM-PDK评估套件包括ADS8555评估板和精密主机接口 (PHI) 控制器板，该控制器板支持随附的计算机软件通过USB与ADC通信，进行数据的采集和分析。

特性

  • 包括对ADS855x系列进行诊断测试以及准确性能评估所需的硬件和软件
  • 需要外部±15V电源（不含）；使用实验室公用电源
  • ±10V和±5V输入范围，带2.5V电压基准；±12V和±6V输入范围，带3V电压基准
  • 出色的交流性能
  • 信噪比 (SNR)＝91.5dB（典型值）
  • 总谐波失真 (THD)＝-94dB（典型值）
  • 适用于Microsoft® Windows® 8/10 64位操作系统且易于使用的评估软件；软件套件包含用于数据采集和分析的图形工具
  • 发货随附PHI控制器板，其通过USB 2.0（或更高版本）为评估模块提供了方便的接口，用于电源传输和数字接口

套件内容

  • ADS8555评估模块
  • PHI控制器板
  • USB Micro-B插头转USB-A插头电缆

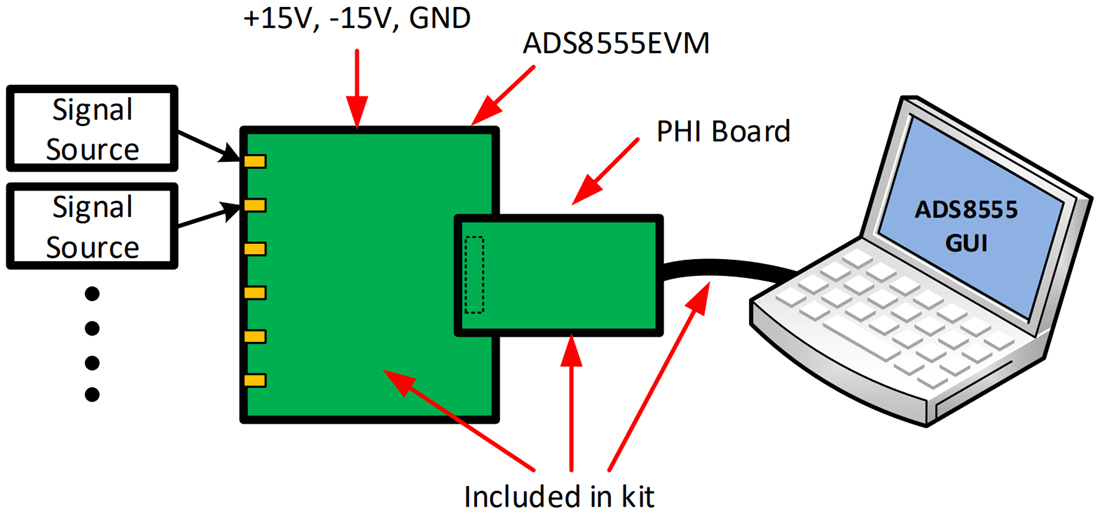

系统连接

图表 - Texas Instruments ADS8555EVM-PDK ADC评估模块 (EVM)
