Texas Instruments ADS8661W 12位高速SAR ADC

Texas Instruments ADS8661W 12位高速SAR模数转换器 (ADC) 是一款基于逐次逼近 (SAR) 模数转换器 (ADC) 拓扑的集成式数据采集系统。该设备具有高速、高精度SAR ADC集成差分模拟前端 (AFE) 输入驱动器电路。ADS8661W包括高达 ±20V的过压保护电路和具有极低温度漂移的片上4.096V基准。

Texas Instruments ADS8661W采用5V单模拟电源供电，但支持真正的双极输入范围和单极输入范围。双极输入范围为±12.288 V、±6.144 V、±10.24 V、±5.12 V和±2.56 V，单极输入范围为0 V至12.288 V、10.24 V、6.144 V和5.12 V。无论所选输入范围如何，该器件均可提供高阻性输入阻抗 (≥1MΩ)。

multiSPI数字接口向后兼容传统的SPI协议。此外，可配置特性简化了与各种主机控制器的接口。

特性

  • 带集成模拟前端的12位ADC
  • 高速：1.25MSPS
  • 软件可编程输入范围
    • 双极差分范围：±12.288 V、±10.24 V、±6.144 V、±5.12 V和±2.56 V
    • 单极差分范围：0V至12.288V、0V至10.24V、0V至6.144V以及0V至5.12V
  • 模拟电源 (5V)：1.65V至5V I/O电源
  • 恒定的阻性输入阻抗≥1MΩ
  • 450kHz输入带宽
  • 高达±20V输入过压保护
  • 片上4.096V低漂移基准
  • 性能优异
    • DNL: ±0.1LSB；INL: ±0.15LSB
    • SNR: 74dBFS；THD: –102dB
  • 具有高低阈值的报警功能
  • multiSPI接口，支持daisy-chain
  • 扩展工业温度范围：-40°C至+125°C

应用

  • 模拟输入模块
  • 半导体测试
  • 伺服驱动控制模块

其他资源

框图

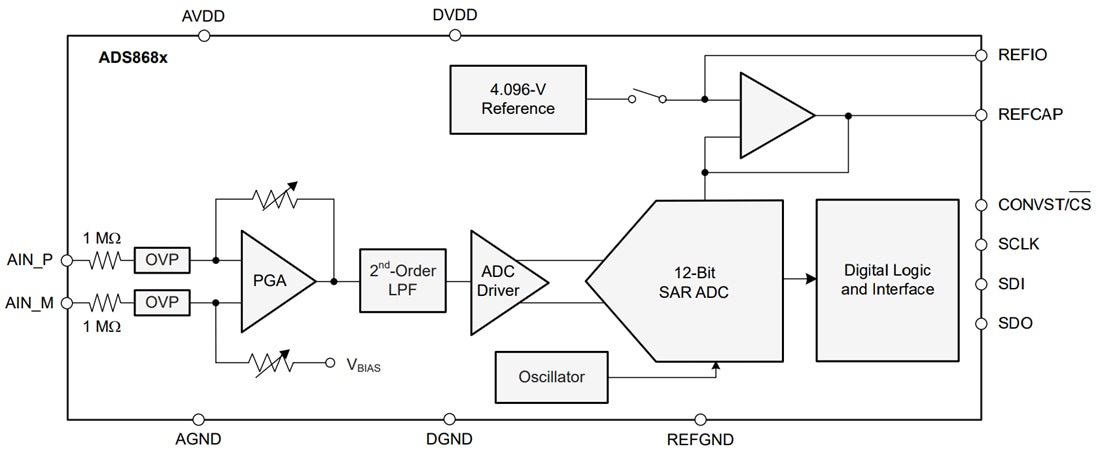

框图 - Texas Instruments ADS8661W 12位高速SAR ADC
