Texas Instruments AFE532A3WEVM 驱动评估模块
Texas Instruments AFE532A3WEVM评估模块旨在评估AFE532A3W精密数模转换器 (dac) 的功能和性能。AFE532A3W精密DAC具有三通道缓冲电压输出、电流输出和ADC输入智能模拟前端 (AFE)。此评估模块在3.3VDD 的板载电源电压下运行。AFE532A3WEVM评估模块还可自动检测I2C、SPI和PmBus接口，且包含内部基准。该评估模块非常适合光学模块、高性能计算和标准笔记本电脑。
AFE532A3WEVM包含一个10位300mA电流输出 DAC (IDAC)、一个10位电压输出DAC (VDAC) 和一个用于外部信号监控的10位模数转换器 (ADC)。该评估模块包括一个EVM GUI，用于评估AFE532A3W精密DAC的特性性能和应用。
特性
- 板载3.3V VDD 电源电压
- USB供电，无需外部电源
- 用于评估不同AFE配置的跳线
- 内部基准
- 电压和电流输出
- 输出电压逆变电路
- I2C或串行外设接口（SPI）
- 用于SPI或I2C通信的板载FT4222控制器
- 模数转换器 (ADC) 输入
应用
- 光学模块
- 高性能计算
- 标准笔记本电脑
相关产品
Texas Instruments AFEx32A3W电流源智能模拟前端
此设备是一款三通道、缓冲电压输出、电流输出和ADC输入的智能AFE。
Texas Instruments AFEx39xx/AFEx39xx-Q1智能模拟前端
使用电压或PWM输出的器件设计用于热电冷却 (TEC) 控制。
Texas Instruments DAC53xAxW电流源DAC
10位缓冲电压输出和电流输出智能数模转换器 (DAC)。
相关开发工具
Texas Instruments AFE539A4EVM评估模块
评估AFE539A4智能模拟前端（afe）的性能和功能。

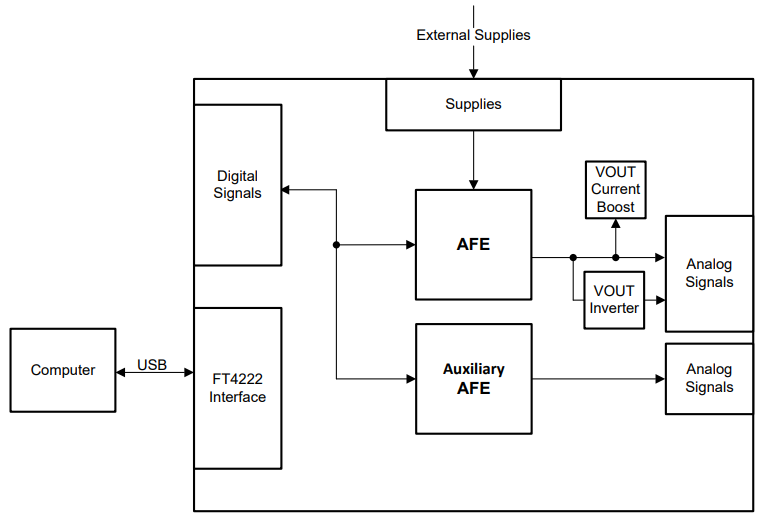

简化示意图
发布日期: 2024-01-11
| 更新日期: 2024-03-13
