Texas Instruments AFE5832LP低功耗模拟前端 (AFE)
Texas Instruments AFE5832LP低功耗模拟前端 (AFE) 是高度集成的AFE解决方案，特别设计用于需要高性能、低功耗和小尺寸的超声波系统。该器件通过多芯片模块 (MCM) 来实现，其具有两个裸片：1个VCA裸片和1个ADC裸片。VCA裸片设有16个与ADC裸片的32个通道进行连接的通道。每个ADC通道交替转换奇数和偶数VCA通道。
特性
- 适用于超声波应用的32通道AFE
- LNA、衰减器、LPF、ADC和CW混频器
- 数字时间增益补偿 (DTGC)
- 总增益范围：0dB至48dB
- 低噪声放大器 (LNA)，具有可编程增益
- 低电流噪声：1pA/rtHz
- 增益：21dB、18dB和15dB
- 线性输入范围：高达700mVPP
- 可编程衰减器 (ATTEN)
- 衰减范围（步长0.125dB)：0至36dB
- 数字TGC引擎
- 可编程增益放大器 (PGA)
- 增益：21dB、24dB和27dB
- 三阶线性相位低通滤波器 (LPF)
- 截止频率：10MHz至25MHz
- 16个ADC，能够以12位80MSPS或10位100MSPS的分辨率进行转换
- 每个ADC可在半速率下转换两组输入
- 12位模式：72dBFS SNR
- 10位模式：61dBFS SNR
- TGC模式电源
- 最低功率：18.5mW/ch（低功耗模式，4nV/rtHz，10位，20MSPS，LVDS）（2倍速率）
- 27.8mW/Ch（3nV/rtHz，低噪声模式，12位，40MSPS）
- 24.4mW/Ch（4nV/rtHz，低功耗模式，12位，40MSPS）
- 出色的器件间增益匹配
- ±0.5dB（典型值）
- 谐波失真：–55dBc
- 快速且一致的过载恢复
- 具有以下特性的连续波 (CW) 路径
- 低近端相位噪声–148dBc/Hz（5MHz载波频偏1kHz时）
- 功耗（无信号）：10mW/通道
- 相位分辨率：λ/16
- 三阶和五阶谐波12dB抑制
- 速度高达1Gbps的LVDS接口
- 小型封装：15mm×15mm NFBGA-289
应用
- 医学超声波成像
- 无损检测设备
- 声纳成像设备
- 探头内电子器件

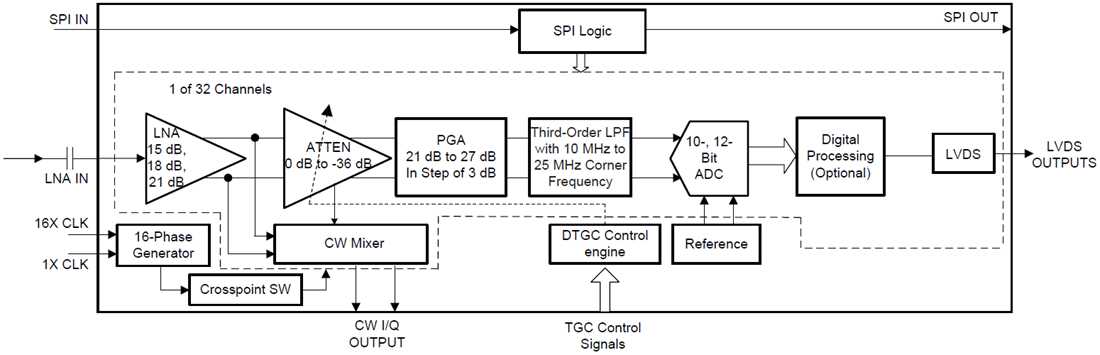

简化框图
