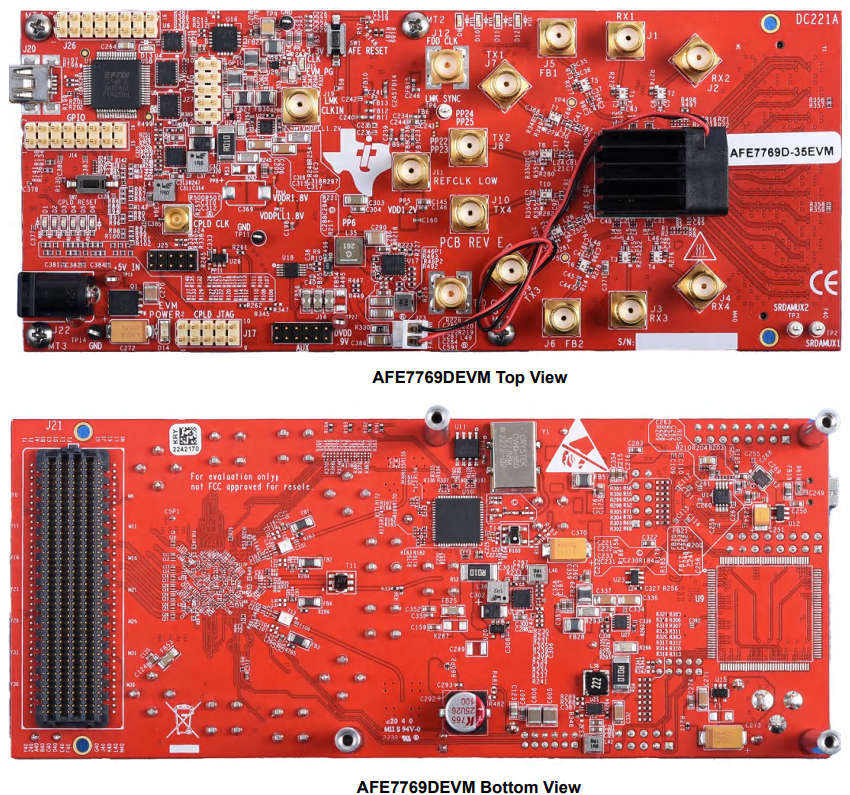

Texas Instruments AFE7769D评估模块

Texas Instruments AFE7769D评估模块 (EVM) 设计用于评估高性能AFE7769D集成射频收发器。AFE7769D是一款多通道4T4R2FB收发器，集成有低功耗数字预失真 (DPD) 引擎和用于功率放大器 (PA) 线性化和峰值平均降低 (PAR) 的波峰因数降低 (CFR) 功能。AFE7769D EVM包括时钟和电源解决方案，由6V单电源供电。

AFE7769D EVM集成了射频平衡-不平衡转换器，专门支持600MHz至6GHz。该评估模块包括一个LMK04828时钟发生器，为AFE和TSW14J58采集卡现场可编程门阵列 (FPGA) 提供基准时钟和系统参考。外部时钟选项支持参考时钟（用于片上PLL）或通道频率（2x LO）的馈送。当AFE7769D评估模块连接到PC时，设计人员还可以使用Latte配置该评估模块。Latte可EVM未连接时在仿真模式下运行。
