Texas Instruments AFE7799四通道射频收发器
Texas Instruments AFE7799四通道射频收发器提供高性能和多通道选项，带反馈路径。AFE7799集成了四个直接上变频发射机链、四个直接下变频接收机链和两个宽带射频采样数字化辅助链（反馈路径）。
AFE7799 4通道射频收发器提供高动态范围的发射器和接收器链，可为无线基站生成和接收2G、3G、4G和5G信号 该器件适用于功耗和尺寸受限的4G和5G大规模MIMO基站，具有低功耗和大通道集成。
反馈路径基于RF采样架构，包括驱动14位3Gsps RF ADC的输入RF DSA。直接采样架构具有固有的宽带接收器链，简化了TX链受损的校准。每个反馈路径集成了两个独立的NCO，允许在两个观察到的射频输入频带之间实现快速切换。
特性
- 四通道发射器基于直接上转换架构：
- 每个链条高达600MHz射频发射带宽
- 四通道接收器基于0-IF降频转换架构：
- 每个链条高达200MHz射频接收带宽
- 基于射频采样ADC的反馈链：
- 高达600MHz射频接收带宽
- 射频范围：600MHz至6GHz
- 宽带小数N PLL、VCO用于TX和RX LO
- 专用整数N PLL，VCO用于数据转换器时钟生成
- JESD204B和JESD204C SerDes接口支持：
- 8个高达29.5Gbps的SerDes收发器
- 8b/10b和64b/66b编码
- 16位、12位、24位和32位格式
- 子类1多器件同步
- 封装：17mm x 17mm BGA，间距为0.8mm
应用
- Telecom 2G, 3G, 4G, 5G macro, micro基站
- 电信4G、5G大规模MIMO基站
- 电信2G、3G、4G、5G小型蜂窝
- 微波回程

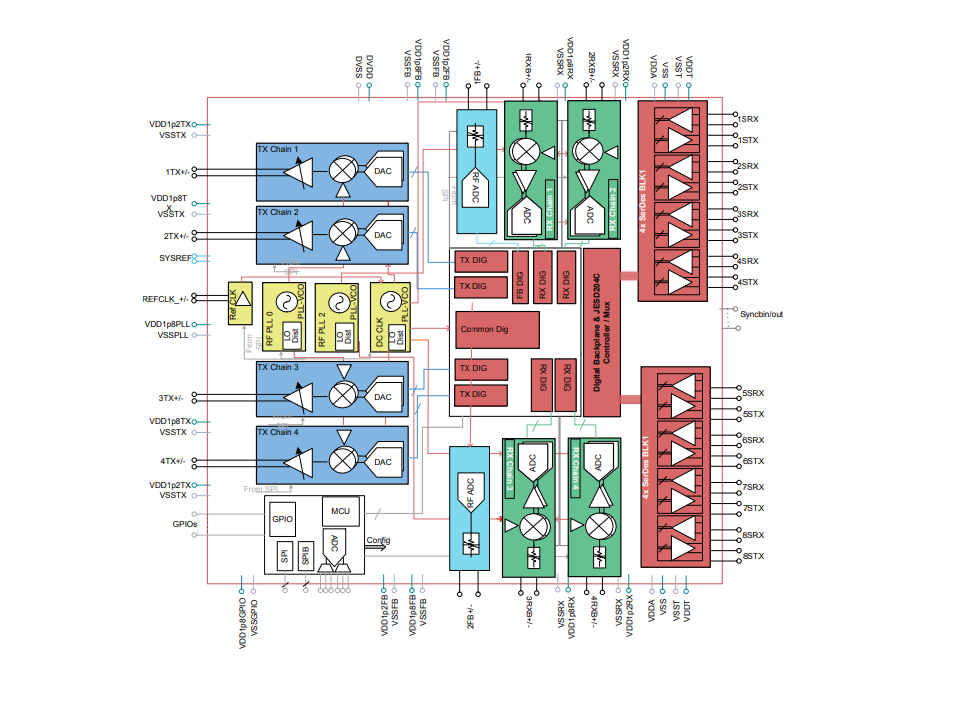

框图
评估模块
Texas Instruments AFE7769EVM评估模块
配置用于评估AFE77xx系列集成射频收发器的运行情况。
发布日期: 2019-07-24
| 更新日期: 2023-10-05
