Texas Instruments AFE7900射频采样模拟前端 (AFE)
Texas Instruments AFE7900射频采样模拟前端 (AFE) 是一款高性能、宽带宽的多通道收发器。该器件集成了四个射频采样发射器链、四个射频采样接收器链和两个射频采样反馈链（共六个射频采样ADC）。该器件的工作频率高达7.4GHz，可实现在L、S和C频段范围内直接射频采样，无需额外的频率转换级。这种密度和灵活性的提高可实现高通道数、多任务系统。
Texas Instruments AFE7900的TX信号路径支持插值和数字上变频选项，可为四个TX提供高达1200MHz的信号带宽，或为两个TX提供高达2400MHz的信号带宽。DUC的输出驱动12GSPS DAC（数模转换器），具有混合模式输出选项增强第二奈奎斯特运行。DAC输出包括一个可变增益放大器 (TX DSA)，具有40dB范围、1dB模拟和0.125dB数字步进。
特性
- 四通道射频采样12GSPS发射DAC
- 四通道射频采样3GSPS接收ADC
- 双通道射频采样3GSPS反馈（辅助RX）ADC
- 最大射频信号带宽
- 4TX或2FB: 1200MHz或2TX: 2400MHz
- RX): 1200MHz (无FB), 600MHz (带FB)
- 射频频率范围
- TX: 5MHz - 7.4GHz
- RX/FB: 5MHz - 7.4GHz
- 数字步进衰减器 (DSA)
- TX: 40dB范围, 0.125dB步
- RX或FB: 25dB范围, 0.5dB步
- 单频带或双频带DUC或DDC，用于TX和RX
- 16x NCO每TX或RX和FB
- 可选内部PLL或VCO，用于DAC或ADC时钟或DAC或ADC采样率的外部时钟
- SysRef对准检测器
- SerDes数据接口
- 兼容JESD204B和JESD204C
- 8个高达29.5Gbps的SerDes收发器
- 子类1多器件同步
- 封装：17mm×17mm FCBGA，0.8mm脚距
应用
- 雷达
- 搜索器前端
- 国防无线电
- 战术通信基础设施
- 无线通信测试

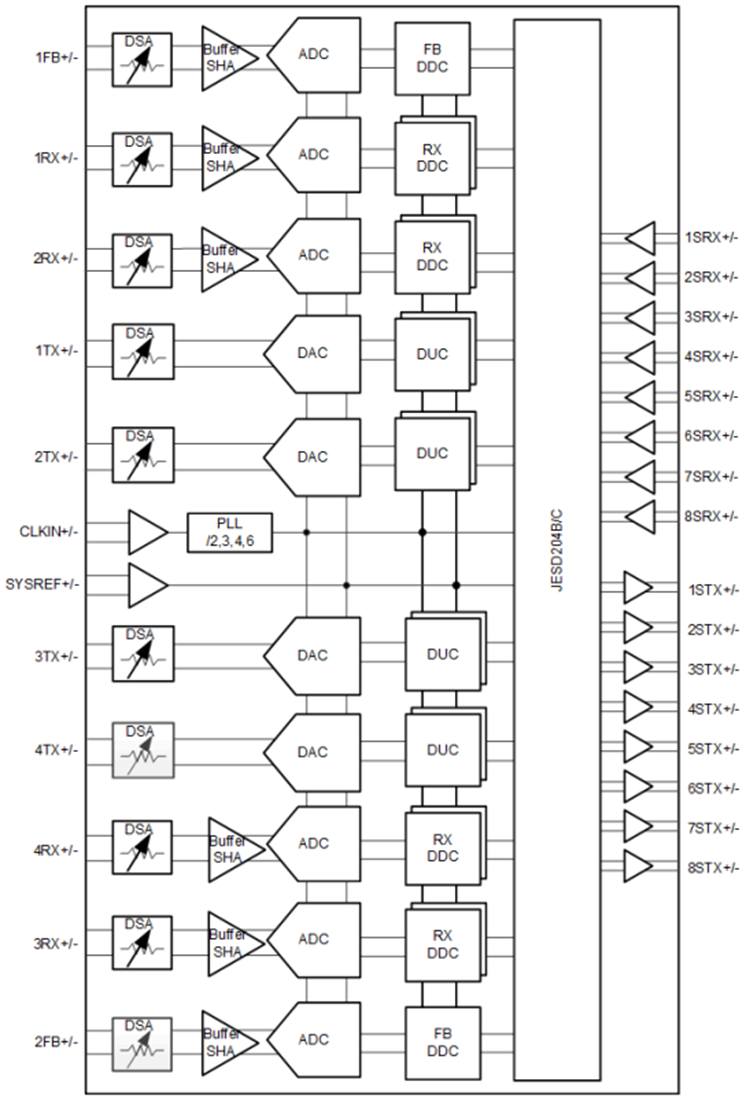

功能框图
相关开发工具
Texas Instruments AFE7900评估模块 (EVM)
同时支持多达四个发射、四个接收和两个反馈 (4T4R+2FB) 通道。
发布日期: 2021-10-22
| 更新日期: 2022-12-01
