Texas Instruments AFE79xx四通道射频收发器

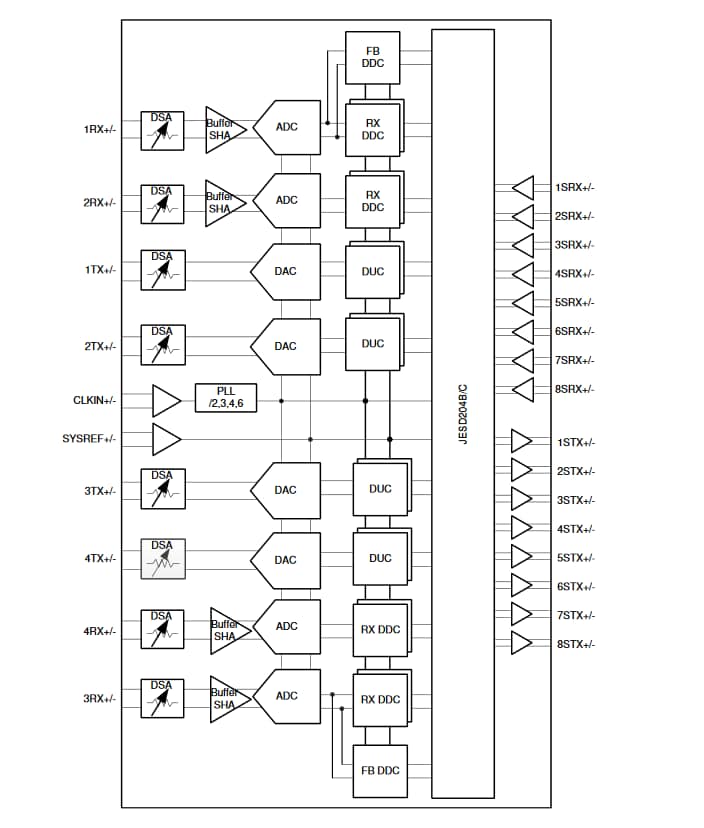

Texas Instruments AFE79xx四通道射频收发器具有高性能和高带宽，同时集成四个射频采样发射器链、四个射频采样接收器链以及多达两个射频采样数字化辅助链（反馈路径）。发射器和接收器链的高动态范围让该器件可为无线基站生成和接收3G、4G和5G信号。AFE79xx器件的宽带能力专为多频段4G和5G基站而设计。

每个接收器链包括一个25dB范围的DSA（数字步进衰减器），后跟一个3GSPS ADC（模数转换器）。此外，每个接收器通道都有一个模拟峰值功率检测器、用于辅助外部或内部自主自动增益控制器的各种数字功率检测器，以及用于保护设备可靠性的射频过载检测器。

单路或双路数字降频转换器 (DDC) 提供高达600 MHz的组合信号带宽。在TDD模式下，接收器信道可配置为在流量接收器 (TDD RX) 和宽带反馈接收器 (TDD FB) 之间动态切换，从而能够重复使用同一模拟输入来实现这两个目的。

Texas Instruments AFE79xx四通道射频收发器采用间距为0.8mm的17mm × 17mm FCBGA封装。

特性

四路射频采样12GSPS发送DAC
四通道射频采样3GSPS接收ADC
双通道射频采样3GSPS反馈ADC（仅限AFE792x）
最大射频信号带宽：
数字步进衰减器 (DSA)
- TX：40 dB范围、1 dB模拟和0.125 dB数字步进
- RX：25dB范围，0.5dB步进
- FB：25dB范围，0.5dB步进
单频带或双频带DUC/DDC（仅限AFE7920/88），用于TX和RX
双NCO，用于快速频率切换

支持TDD运行，在TX和RX之间快速切换
用于生成DAC/ADC时钟的内部PLL/VCO
DAC或ADC速率下可选外部CLK
SerDes数据接口
- 符合JESD204B和JESD204C标准
- 8个高达29.5Gbps的SerDes收发器
- 8b/10b和64b/66b编码
- 分辨率：12位、16位、24位和32位
- 子类1多器件同步
间距为0.8mm的17mm × 17mm FCBGA封装
