Texas Instruments AM571x Sitara ARM应用处理器

Texas Instruments AM571x Sitara ARM应用处理器设计用于满足现代嵌入式产品对于处理性能的强烈需求。AM571x器件是一套极具灵活性的全集成混合处理器解决方案,具有极高的处理性能。另外,该器件还将可编程的视频处理功能与高度集成的外设集完美融合。可编程性通过一个单核ARM Cortex-A15 RISC CPU实现,该CPU配有Neon™扩展组件和TI C66x VLIW浮点DSP内核。凭借ARM处理器,开发人员可以将控制函数与编写在DSP和协处理器上的视觉算法分开,从而降低系统软件的复杂性。AM571x Sitara ARM处理器系列符合AEC-Q100标准。

特性

  • ARM® Cortex®-A15微处理器子系统
  • C66x浮点VLIW DSP
    • 目标代码与C67x和C64x+完全兼容
    • 每周期最多32次16 x 16位定点乘法
  • 高达512KB的片上L3 RAM
  • 3级 (L3) 和4级 (L4) 互连
  • DDR3/DDR3L存储器接口 (EMIF) 模块
    • 最高支持DDR3-1333 (667MHz)
    • 最高2GB(通过单个片选信号实现)
  • 双ARM® Cortex®-M4协处理器
  • IVA-HD子系统
  • 显示子系统
    • 全高清视频(1920×1080p,60fps)
    • 多个视频输入和视频输出
    • 2D和3D图形
    • 具有DMA引擎和多达三条管线的显示控制器
    • HDMI™编码器:HDMI 1.4a,符合DVI 1.0标准
  • 2个双核可编程实时单元和工业通信子系统 (PRU-ICSS)
  • 加速器 (BB2D) 子系统
    • Vivante™ GC320内核
  • 视频处理引擎 (VPE)
  • 可提供单核PowerVR® SGX544 3D GPU
  • 一个视频输入端口 (VIP) 模块
    • 支持多达四个复用输入端口
  • 通用存储器控制器 (GPMC)
  • 增强型直接存储器存取 (EDMA) 控制器
  • 以太网子系统
  • 16个32位通用计时器
  • 32位MPU看门狗计时器
  • 五个高速内部集成电路(I2C)端口
  • HDQ™/1-Wire®接口
  • 10个可配置UART/IrDA/CIR模块
  • 四个多通道串行外设接口 (McSPI)
  • 四路SPI接口 (QSPI)
  • 第二代SATA接口
  • 八个多通道音频串行端口 (McASP) 模块
  • 超高速USB 3.0双角色设备
  • 高速USB 2.0双角色设备
  • 四个多媒体卡/安全数字/安全数字输入输出接口 (MMC/SD/SDIO)
  • PCI Express® 3.0子系统,带有两个5-Gbps通道
    • 一个符合Gen2标准的双通道端口
    • 或两个符合Gen2标准的单通道端口
  • 双控制器局域网 (DCAN) 模块
    • CAN 2.0B协议
  • MIPI® CSI-2相机串行接口
  • 多达215个通用I/O (GPIO) 引脚
  • 电源、复位和时钟管理
  • 采用CTools技术进行片上调试
  • 28nm CMOS技术
  • 23mm×23mm,0.8mm间距,760引脚BGA (ABC)

应用

  • 工业通信
  • 人机界面 (HMI)
  • 自动化和控制
  • 高性能应用
  • 其他一般用途

视频

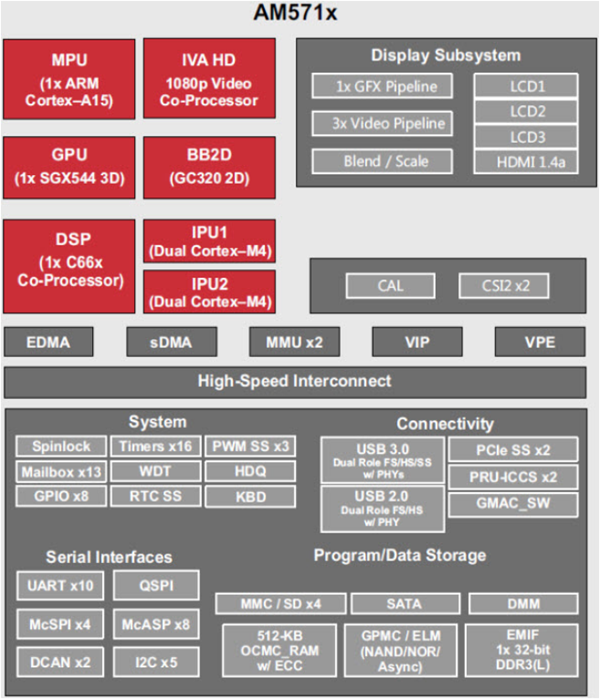

功能框图

框图 - Texas Instruments AM571x Sitara ARM应用处理器
