Texas Instruments AM574x Sitara处理器
Texas Instruments AM574x Sitara处理器是一套极具灵活性的全集成混合处理器解决方案，具有极高的处理性能。该处理器将可编程的视频处理功能与高度集成的外设集和加密加速完美融合。
双核Arm® Cortex®-A15 RISC CPU配有Arm® Neon™扩展和两个TI C66x VLIW浮点DSP内核，可提供编程功能。借助双核Arm，开发人员能够将控制函数与在DSP和协处理器上编程的其他算法分离开来，从而降低系统软件的复杂性。
AM574x处理器设计用于满足现代嵌入式产品的密集处理需求。
特性
- 双Arm® Cortex®-A15微处理器子系统
- 最多2个C66x浮点VLIW DSP
- 目标代码与C67x和C64x+完全兼容
- 每周期最多32次16 x 16位定点乘法
- 高达2.5MB的片上L3 RAM
- 两个DDR3/DDR3L存储器接口 (EMIF) 模块
- 最高支持DDR3-1333速率
- 每个EMIF支持高达2GB
- 在主要EMIF上支持ECC
- 2个双核Arm® Cortex®-M4协处理器（IPU1和IPU2）
- 多达两个嵌入式视觉引擎 (EVE)
- IVA-HD子系统
- 针对H.264编解码器的4K @ 15fps编码和解码支持
- 其他编解码器高达1080p60
- 显示子系统
- 全高清视频（1920×1080p，60fps）
- 多个视频输入和视频输出
- 2D和3D图形
- 具有DMA引擎和多达三条管线的显示控制器
- HDMI™编码器：HDMI 1.4a，符合DVI 1.0标准
- 2个双核可编程实时单元和工业通信子系统 (PRU-ICSS)
- 2D图形加速器 (BB2D) 子系统
- Vivante® GC320内核
- 视频处理引擎 (VPE)
- 双核PowerVR® SGX544 3D GPU
- 安全引导支持
- 硬件强制可信根
- 客户可编程的密钥和OTP数据
- 支持接管保护、IP保护和防回滚保护
- 加密加速支持
- 支持加密内核
- AES – 128/192/256位密钥大小
- 3DES – 56/112/168位密钥大小
- MD5、 SHA1
- 安全散列算法 (SHA) 2 —— 224/256/384/512
- 真随机数发生器
- DMA支持
- 支持加密内核
- 调试安全
- 受安全软件控制的调试访问
- 安全感知调试
- 可信执行环境 (TEE) 支持
- 基于Arm TrustZone的TEE
- 可实现隔离的广泛防火墙支持
- 安全DMA路径和互连
- 安全看门狗/定时器/IPC
- 两个视频输入端口 (VIP) 模块
- 支持多达八个多路复用输入端口
- 通用存储器控制器 (GPMC)
- 增强型直接存储器存取 (EDMA) 控制器
- 2端口千兆以太网 (GMAC)
- 16个32位通用计时器
- 32位MPU看门狗计时器
- 5个内部集成电路 (I2C) 端口
- HDQ™/1-Wire®接口
- 10个可配置UART/IrDA/CIR模块
- 四个多通道串行外设接口 (McSPI)
- 四路SPI接口 (QSPI)
- SATA Gen2接口
- 八个多通道音频串行端口 (McASP) 模块
- 超高速USB 3.0双角色设备
- 高速USB 2.0双角色设备
- 四个多媒体卡/安全数字/安全数字输入输出接口 (MMC™/SD™/SDIO)
- PCI Express® 3.0子系统，带有两个5Gbps通道
- 一个符合Gen2标准的双通道端口
- 或两个符合Gen2标准的单通道端口
- 多达两个控制器局域网 (DCAN) 模块
- CAN 2.0B协议
- 模块化控制器局域网 (MCAN) 模块
- CAN 2.0B协议，具有FD
- （灵活数据速率）功能
- 多达247个通用I/O (GPIO) 引脚
- 电源、复位和时钟管理
- 采用CTools技术进行片上调试
- 28nm CMOS技术
- 23mm × 23mm、0.8mm间距、760引脚BGA (ABZ)
应用
- 工业通信
- 人机界面 (HMI)
- 自动化和控制
- 高性能应用
- 其他一般用途

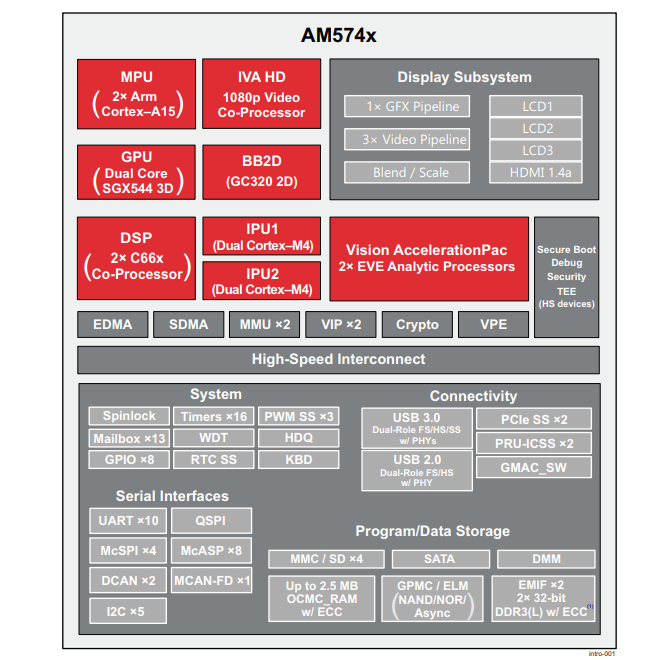

框图
