Texas Instruments AMC0136精密Δ-Σ调制器

Texas Instruments AMC0136精密Δ-Σ调制器具有±1V、高阻抗输入和外部时钟。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达200VRMS/280VDC 的工作电压和高达570VRMS/800VDC 的瞬态过电压。

AMC0136具有小封装尺寸和高输入阻抗，专为在空间受限的应用中实现高精度、隔离式电压检测而设计。AMC0136的输出位流与外部时钟同步。结合sinc3、OSR 256滤波器，该器件可在39kSPS采样率下实现14.8有效分辨率位或89dB的动态范围。Texas Instruments AMC0136采用8引脚、0.65mm脚距VSON封装，额定温度范围为-40°C至+125°C。

特性

  • 使工程师能够通过以下特性创建更小、更精确的电机控制设计：
    • 高测量分辨率：12-14有效位数（ENOB）
    • 小封装尺寸：3.5mmx2.7mm
    • 高CMTI性能：150 V/ns（最小值）
    • 以小尺寸实现更精确的电机控制
  • 线性输入电压范围：±1V
  • 高输入阻抗：1GΩ（典型值）
  • 电源电压范围
    • 高侧(AVDD)：3.0V至5.5V
    • 低侧(DVDD)：2.7V至5.5V
  • 低直流误差
    • 失调误差：±0.9mV（最大值）
    • 失调漂移：8.5µV/°C（最大值）
    • 增益误差：±0.25%（最大值）
    • 增益漂移：±35ppm/°C（最大值）
  • 高CMTI：150V/ns（最小值）
  • 高侧电源缺失检测
  • 低EMI符合CISPR-11和CISPR-25标准
  • 功能隔离
    • 工作电压：200VRMS 、280VDC
    • 瞬态过电压：570VRMS 、800VDC（60秒）
  • 安全相关认证
    • DIN EN IEC 60747-17 (VDE 0884-17)
    • UL1577
  • 可在更大的工业级温度范围内正常工作：-40°C至+125°C

应用

  • 48 V电机驱动器
  • 48V变频器
  • 模拟输入模块
  • 电源

其他资源

功能框图

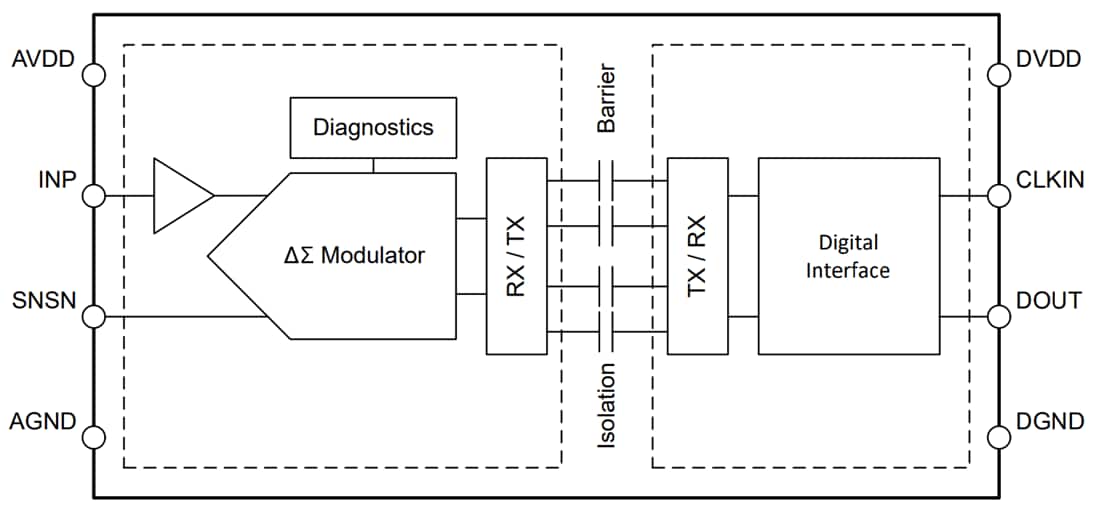

框图 - Texas Instruments AMC0136精密Δ-Σ调制器
