Texas Instruments AMC1035/AMC1035-Q1精密Δ-Σ调制器
Texas Instruments AMC1035/AMC1035-Q1精密Δ-Σ调制器在3.0V至5.5V单电源下运行，外部提供时钟信号的频率范围为9MHz至21MHz。在曼彻斯特模式下，额定时钟范围为9MHz至11MHz。该器件的差分±1V输入结构经过优化，可适应工业应用中的典型高噪声环境。AMC1035/AMC1035-Q1可选择曼彻斯特编码式输出位流，这样便无需考虑接收器件的设置和保留时间要求并简化总体电路布局工作。当用于与数字滤波器（例如集成到TMS320F28004x、TMS320F2807x或TMS320F2837x微控制器系列中）一起抽取输出位流时，该器件可在82kSPS的数据速率下实现具有87dB动态范围的16位分辨率。
AMC1035/AMC1035-Q1的内部基准源支持比例电路架构，可最大限度降低电源电压变化和温漂对测量精度的负面影响。AMC1035还可用于与数字隔离器和隔离电源一起实现交流电力线电压检测。AMC1035-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 针对电压和温度检测进行了优化的Δ-Σ调制器
- 输入电压范围：±1V
- 高差分输入电阻：1.6GΩ（典型值）
- 集成了2.5V、±5mA基准，可实现比率式测量
- 出色的直流性能
- 失调误差：±0.5mV（最大值）
- 失调漂移：±6µV/°C（最大值）
- 增益误差：±0.25%（最大值）
- 增益漂移：±45ppm/°C（最大值）
- 比率式增益漂移：±15ppm/°C（最大值）
- 可选的曼彻斯特编码或未编码位流输出
- 额定扩展工业温度范围：–40°C至+125°C
应用
- 工业应用中的交流电压和温度检测
- 电机驱动器
- 光伏逆变器
- 不间断电源
- 工业运输系统

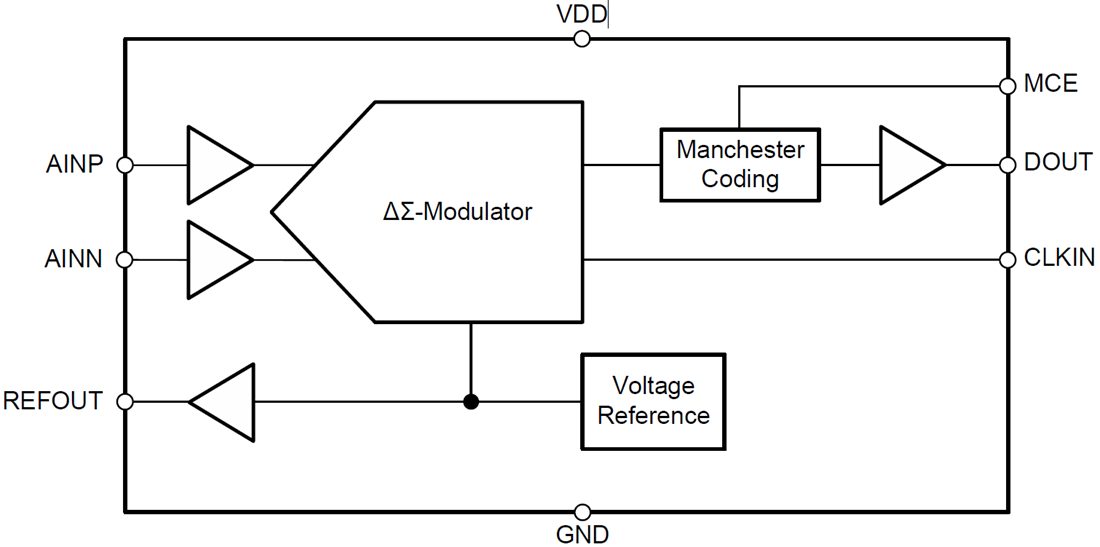

功能框图
