Texas Instruments AMC1301/AMC1301-Q1增强型隔离放大器

Texas Instruments AMC1301/AMC1301-Q1增强型隔离放大器是一款精密隔离放大器，通过隔离栅隔离输出和输入电路。该隔离栅的磁场抗扰度较高。该隔离栅经认证可提供高达7kVPEAK的增强电流隔离，符合VDE-V 0884-10和UL1577标准。当与隔离电源一起使用时，该器件防止高共模电压线中的噪音电流进入局部接地层以及干扰或损害敏感电路。AMC1301-Q1器件符合汽车应用类AEC-Q100认证。

AMC1301/AMC1301-Q1的输入经优化，适于直接连接分流电阻或其他低压电平信号源。该器件具有优秀的性能，能够精确控制电流，从而降低系统级功耗，并且降低扭矩波动（尤其是在电机控制应用中）。AMC1301/AMC1301-Q1的集成共模过压和缺少高侧电源电压检测功能简化了系统级设计和诊断。AMC1301/AMC1301-Q1完全可在-40°C至+125°C的扩展工业温度范围内保持稳定性能，可采用宽体8引脚SOIC封装。AMC1301-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 优化用于使用分流电阻进行电流测量的±250mV输入电压范围
  • 低失调误差和漂移
    • ±200μV（最大值）（在25°C时），±3μV/°C（最大值）
  • 固定增益：8.2
  • 非常低的增益误差和漂移
    • ±0.3%（最大值）（在25°C时），±50ppm/°C（最大值）
  • 非常低的非线性度和漂移
    • 0.03%（最大值），1ppm/°C（典型值）
  • 在高侧和低侧上以3.3V运行
  • 系统级诊断特性
  • 安全和法规认证
    • 7000VPK增强型隔离，符合DIN V VDE-V 0884-10 (VDE-V 0884-10): 2006-12
    • 符合UL1577标准且长达1分钟的5000VRMS隔离
    • CAN/CSA元件验收通知5A、IEC 60950-1和IEC 60065终端设备标准
    • 在扩展工业温度范围内可保持稳定性能

应用

  • 基于分流电阻的电流感测，用于
    • 电机驱动器
    • 变频器
    • 不间断电源
  • 隔离式电压传感

数据手册

简化示意图

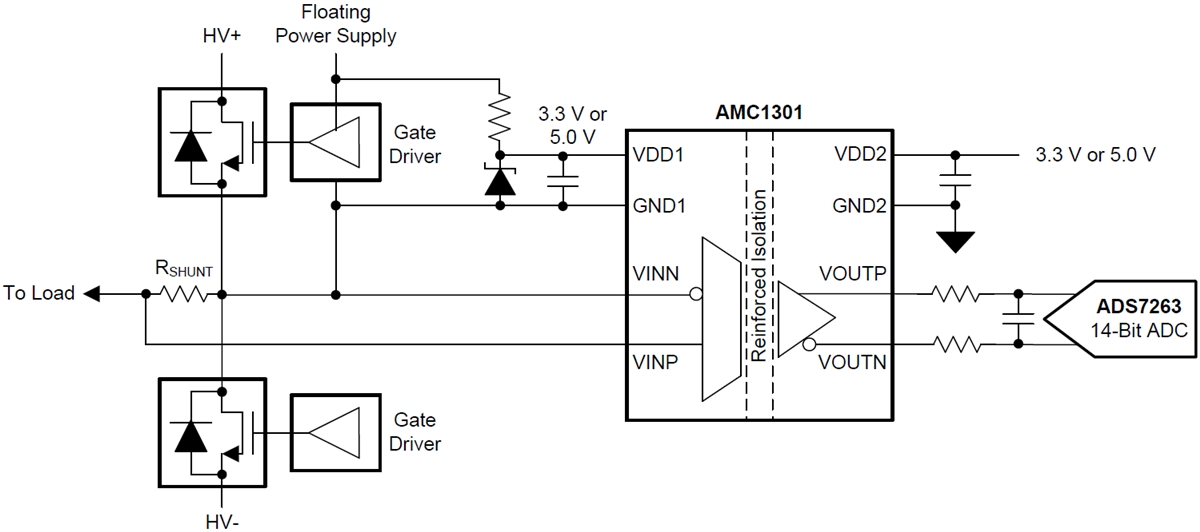

原理图 - Texas Instruments AMC1301/AMC1301-Q1增强型隔离放大器

相关开发工具

Texas Instruments AMC1301EVM电流检测评估模块 (EVM)

用于AMC1301的评估平台，AMC1301是一款7kV增强型隔离放大器。
