Texas Instruments AMC1302/AMC1302-Q1精密隔离放大器

Texas Instruments AMC1302/AMC1302-Q1精密隔离放大器是具有较高磁场抗扰度的电容式隔离栅。该隔离栅最高可提供5kVRMS的增强型隔离，使用寿命非常长，功率耗散非常低。与隔离式电源结合使用时，该器件可将以不同共模电压电平运行的元件隔开。AMC1302/AMC1302-Q1还可保护低压器件免受损坏。

AMC1302的输入经优化，可以直接连接分流电阻或其他低压电平信号源。借助±50mV输入电压范围，可通过分流器显著降低功率耗散。AMC1302的高侧电源电流和电压较低，支持使用低成本隔离式电源解决方案。该器件性能可实现精确电流控制，从而降低系统级功耗和扭矩纹波，后者在电机控制应用中尤为重要。AMC1302的集成输入共模过压和缺少高侧电源电压检测功能简化了系统级诊断。

特性

  • ±50mV输入电压范围，适用于低耗散且基于分流电阻的电流测量
  • 具有低漂移的固定增益：41 ±0.3%，±50ppm/°C
  • 低输入失调和漂移：±100µV，±0.8µV/°C
  • 低非线性和温漂：0.03%，1ppm/°C
  • 在3.3V电源下工作时，隔离式高侧功率耗散非常低
  • 系统级诊断特性
  • 安全相关认证
    • 符合DIN V VDE V 0884-11 (VDE V 0884-11):2017-01标准的7071VPK增强型隔离
    • 符合UL1577标准且持续时长达1分钟的5000VRMS隔离
  • 扩展温度范围：-55°C至+125°C
  • 高CMTI：140kV/µs（典型值），70kV/µs（最小值）

应用

  • 基于分流电阻的电流感测，用于
    • 电机驱动器
    • 航空电子
    • 供电
    • 工业运输
    • 家用电器
    • 电网基础设施

数据手册

功能框图

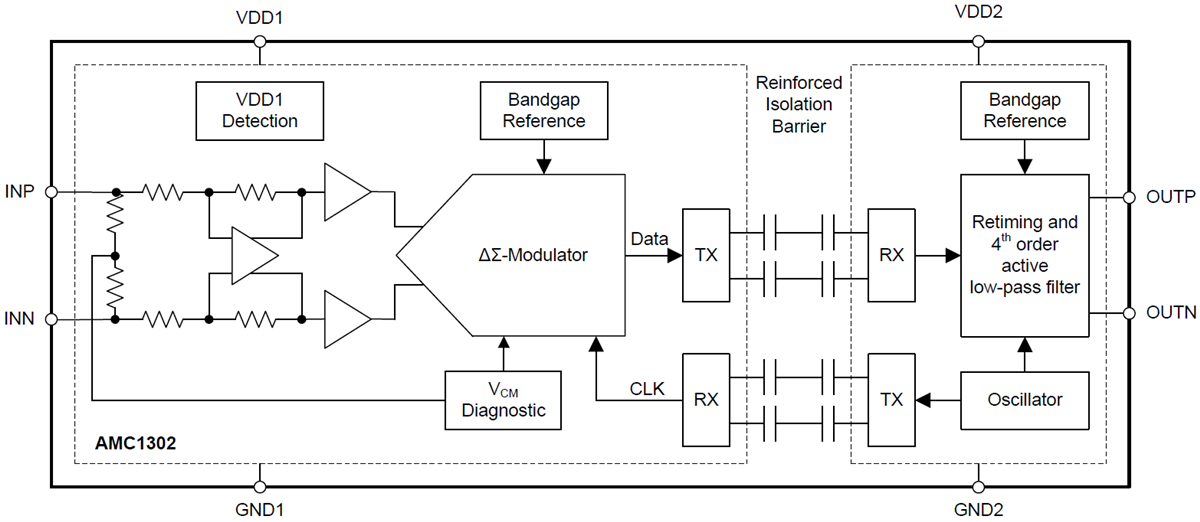

框图 - Texas Instruments AMC1302/AMC1302-Q1精密隔离放大器
发布日期: 2018-10-17 | 更新日期: 2023-07-11
