Texas Instruments AMC1333M10EVM调制器评估模块 (EVM)
Texas Instruments AMC1333M10EVM调制器评估模块 (EVM) 设计用于轻松评估AMC1333。AMC13336是一款1位调制器，通过二氧化硅 (SiO2) 隔离隔栅将输出缓冲与输入接口电路分离开来。该隔离隔栅可提供高达8000V PEAK的电流隔离。与数字滤波器结合使用时，Texas Instruments AMC1333可实现16位模数 (A/D) 转换，且无失码。对于高分辨率测量应用，在调制器速率为10MHz时，数字滤波器带宽为20kHz，可获得14位有效精度。
特性
- 全功能评估板，用于AMC1333单通道Δ-Σ调制器
- 用于外部AVDD和DVDD电源的螺钉端子
- 螺丝端子便于轻松访问模拟输入和数字输出
相关产品
Texas Instruments AMC1333M10增强隔离型调制器
输出与输入电路由隔离栅隔开。

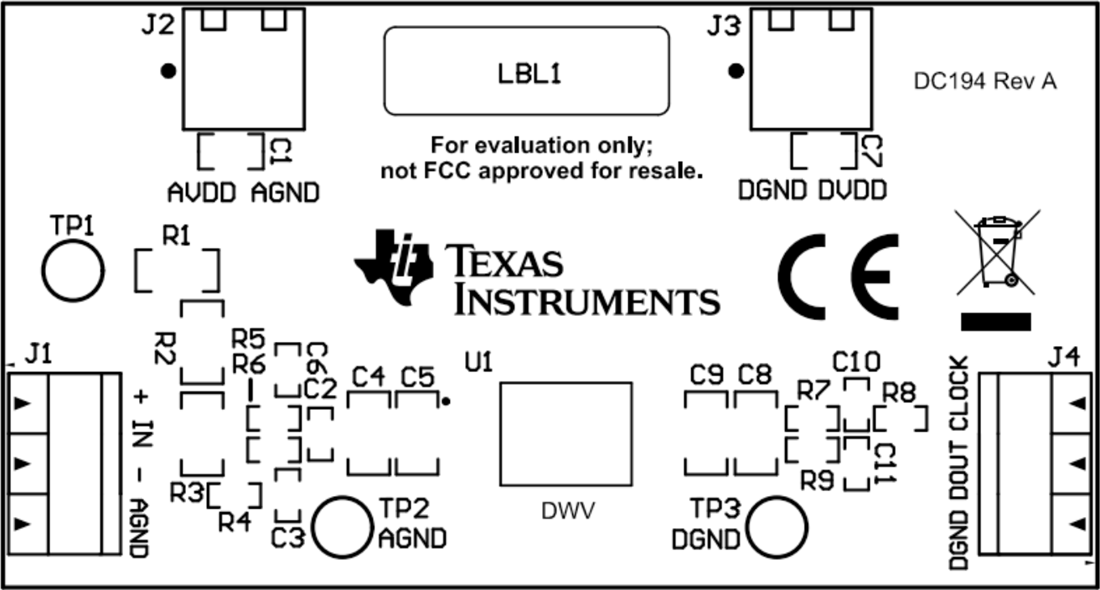

板布局
发布日期: 2022-06-06
| 更新日期: 2022-07-25
