Texas Instruments AMC60304光学监控器和控制器
Texas Instruments AMC60304光学监视器和控制器是一款高度集成的低功耗模拟监控器和控制器，优化用于大电流输出。该器件还包括一个12位电流输出数模转换器 (IADC)、一个12位1MSPS模数转换器 (ADC)、电源和温度报警监控器以及一个高精度内部基准。AMC60304 IDAC支持200mA满量程输出范围，具有极低功耗。这些IDAC无需外部元件即可提供精确的电流偏置。
Texas Instruments AMC60304包括四个多路复用到模数转换器 (ADC) 的输入引脚，并包含一个低延迟窗口比较器。因此，该器件非常适合用于接收信号强度指示器 (RSSI) 和信号丢失 (LOS) 检测。该ADC还可以测量IDAC引脚上的电压，从而监控这些输出。AMC60304具有低功耗、高集成度、小尺寸和宽工作温度范围，因此非常适合用作一体式控制电路作为光学模块。
特性
- 四个12位电流输出数模转换器 (IDAC)
- 满量程输出范围：200mA
- 多通道12位1MSPS SAR ADC
- 四个外部输入：2.5V和5V输入范围
- 四个IDAC电压监控器通道
- 可编程排序器
- 可编程超范围警报
- 内部2.5V基准
- 电源和温度故障警报
- SPI和I2C接口工作电压：1.7V到3.6V
- SPI：4线接口
- I2C：四个目标地址
- 指定温度范围：–40°C至+125 °C
应用
- 光学模块
- 直流内部互连（城域网）

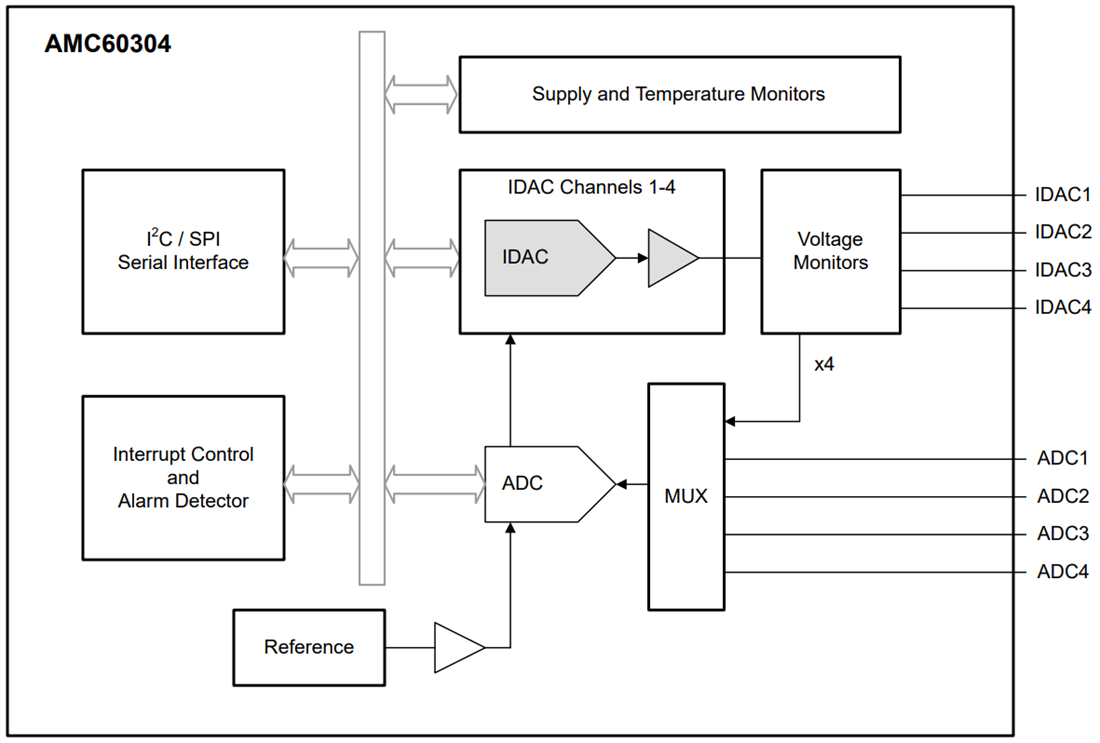

简化示意图
发布日期: 2022-03-01
| 更新日期: 2024-02-13
