Texas Instruments AMC7908EVM评估模块
Texas Instruments AMC7908EVM评估模块是一个易于使用的平台，用于评估AMC7908的性能和功能。AMC7908是一款高度集成的功率放大器监控设备，配有8个13位数模转换器 (DAC) 和1个12位模数转换器 (ADC)。可通过专用的箝位软件和硬件触发器开关数模转换器 (DAC)。
TI AMC7908EVM具有可选电路和跳线，可针对不同应用配置器件。
特性
- 可配置电路，用于评估AMC7908
- 通过USB支持板载VDD（5V）和VIO（3.3V）
- 支持板载VSSA 和VSSB（-10.5V或-7V）
- FT4222可通过AMC7908EVM GUI轻松写入AMC
- 提供有外部SPI和I2C连接
应用
- 宏远程无线电单元 (RRU)
- 有源天线系统mMIMO (AAS)
- 室外回程单元
- 雷达
套件内容
- AMC7908EVM 板
- USB micro-B 插头转 USB-A 插头电缆

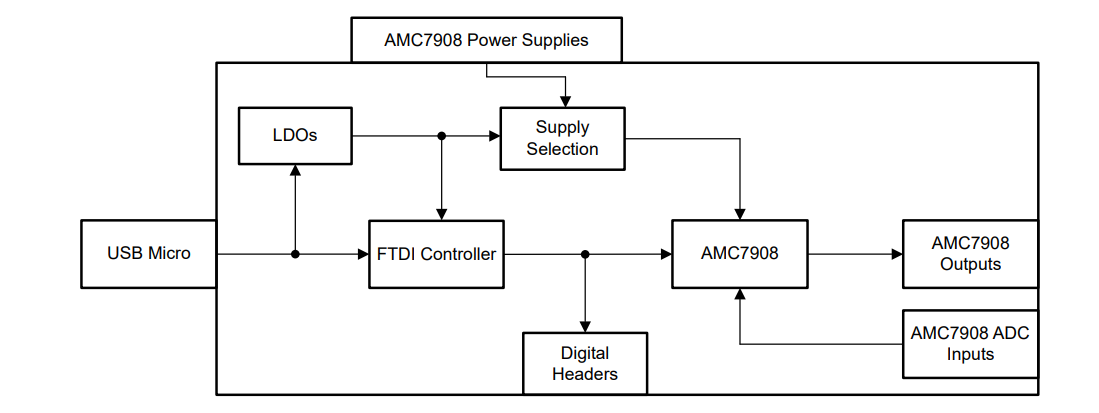

工作原理框图

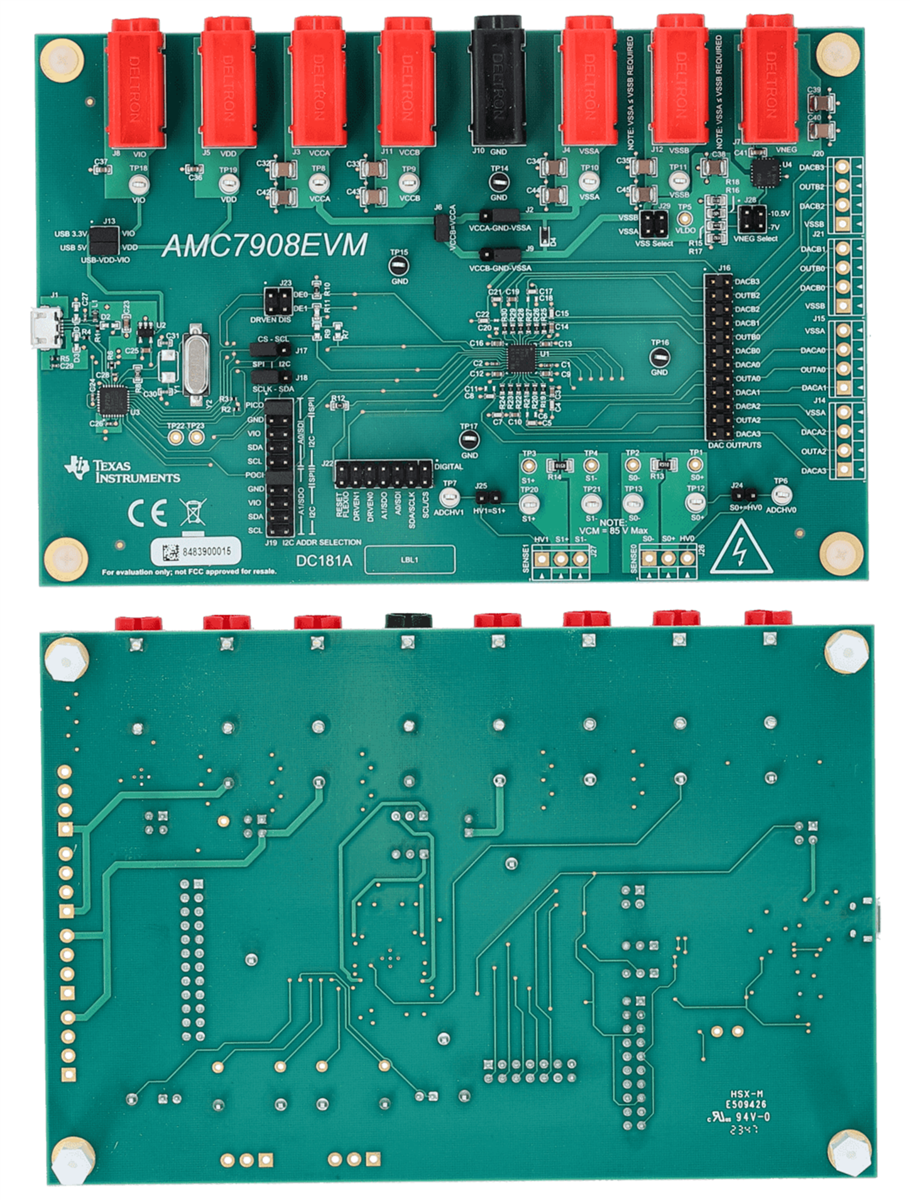

布局
发布日期: 2024-08-07
| 更新日期: 2025-03-05
