Texas Instruments AWRL6432BOOST BoosterPack™评估模块 (EVM)
Texas Instruments AWRL6432BOOST BoosterPack™ 评估模块（evm）是一款易于使用的低功耗60GHz mmWave传感器评估套件，适用于带有FR4-based天线的AWRL6432。该电路板可访问点云数据和USB电源接口。AWRL6432BOOST支持与DCA1000EVM直接连接。BoosterPack支持mmWave工具、演示项目和软件，包括支持mmWave软件开发套件和Code Composer Studio™ 集成开发环境 (IDE)。
可以使用附加板来实现其他功能。例如，使用DCA1000EVM可访问传感器原始的模数转换 (ADC) 捕获数据。使用板载XDS110可通过CCSTUDIO进行软件开发。Texas Instruments AWRL6432BOOST可以与MCU LaunchPad™开发套件生态系统接口。
特性
- 60 GHz至64 GHz毫米波传感器
- FR4式印刷电路板基板
- 三接收 (3RX) 两发射 (2TX) 天线具有120°方位视场角 (FoV) 和80°仰角视场角 (FoV)
- USB供电、分立式DC/DC电源管理解决方案；板载功耗监控功能
- 成本优化的 PCB 规则（更低的制造成本、无微孔、仅通孔、球栅阵列 (BGA) 焊盘上无通孔）
- 主机控制接口支持60针高速接口，与DCA1000EVM和MCU LaunchPad开发套件生态系统直接接口

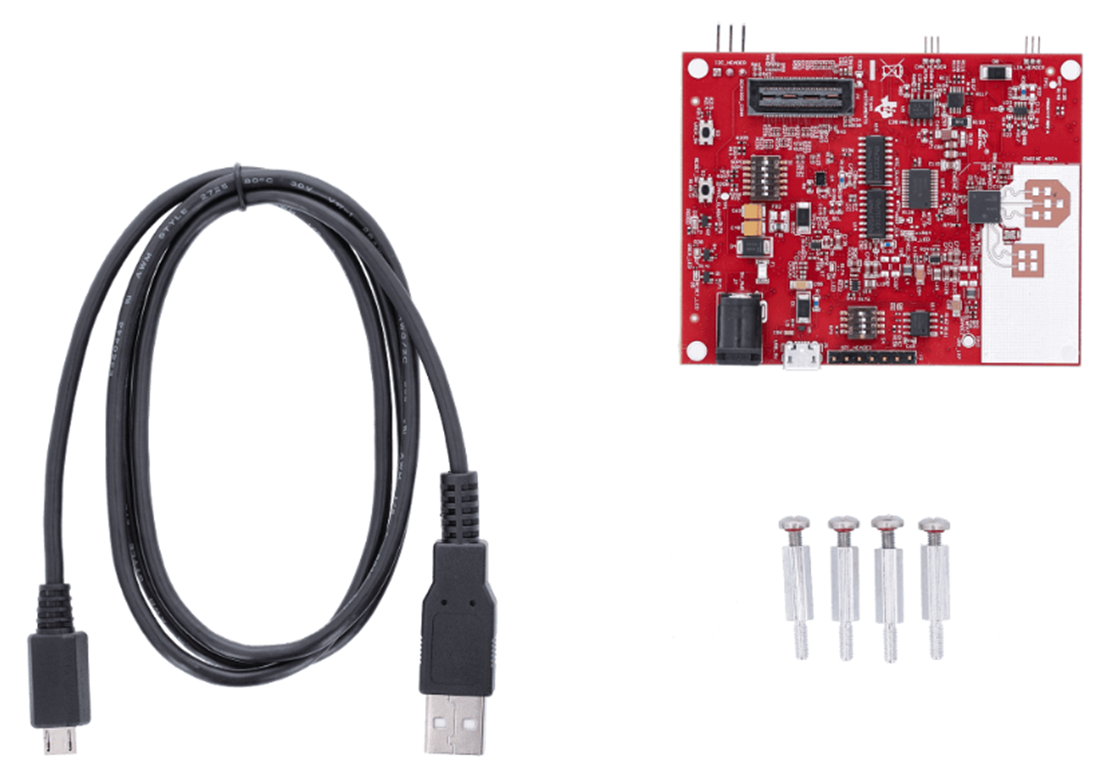

套件内容
- AWRL6432BOOST 评估板
- 微型 USB电缆
- 快速入门指南
- 保修卡（免责声明表）
