Texas Instruments BOOSTXL-CANFD-LIN BoosterPack™插件模块
Texas Instruments BOOSTXL-CANFD-LIN BoosterPack™插件模块配备具有集成收发器的TCAN4550-Q1 CAN FD控制器。TCAN4550-Q1设有不带集成式CAN FD控制器的微控制器，或者需要额外通道，从而通过SPI接口访问CAN FD应用的微控制器。通过使用TLIN2029-Q1故障保护LIN收发器和MCU的UART端口开发LIN应用，BOOSTXL-CANFD-LIN BoosterPack™模块非常适合用于着手开始任何CANFD或LIN系统。
特性
- TCAN4550-Q1 CAN FD控制器，具有集成收发器和SPI接口
- TLIN2029-Q1故障保护LIN收发器
- TPS7B7702-Q1汽车双通道LDO
- 常见DB9连接器，用于电源电压、CAN FD和LIN总线信号
- 遵循BoosterPack引脚分配标准

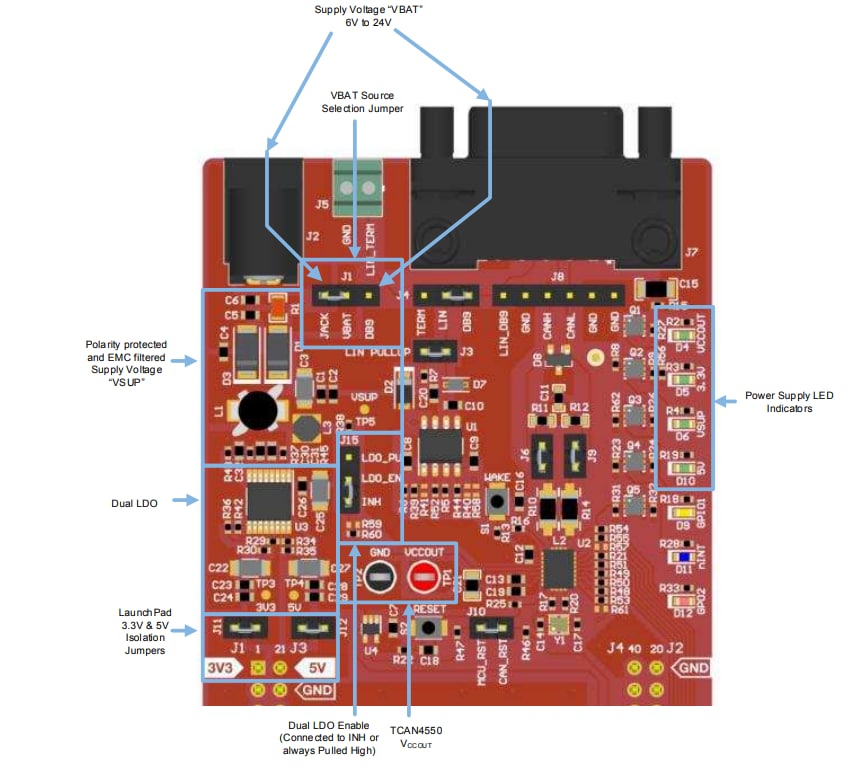

电源元器件布局

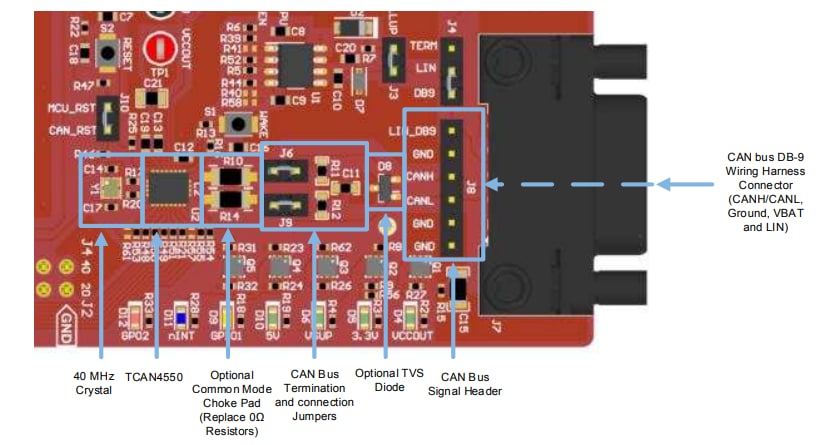

CAN总线元器件布局

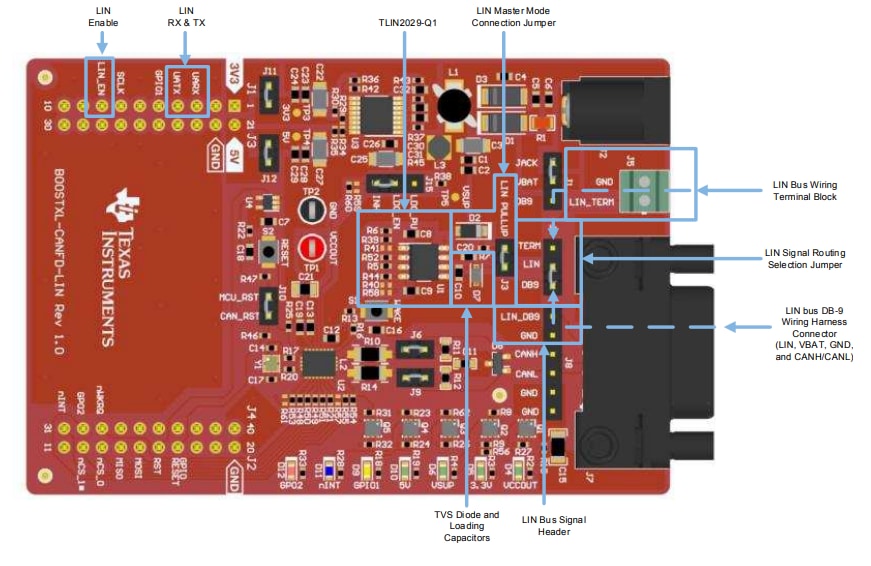

LIN总线元器件布局
概述
发布日期: 2019-10-01
| 更新日期: 2023-11-21
