Texas Instruments BOOSTXL-IOLINKM-8八端口IO-Link BoosterPack™
Texas Instruments BOOSTXL-IOLINKM-8八端口IO-Link BoosterPack™旨在与LP-AM243 TI LaunchPad™套件（带Sitara™ AM243x MCU）配合使用。此组合设计可实现具有快速和确定性时序以及独立周期和位速率配置的八端口IO-Link主站。该设计可用于构建远程IO网关以连接OPC UA、Profinet、EtherCAT或以太网IP。其帧处理程序基于面向Sitara™处理器的可编程实时单元（PRU），可灵活控制时序和同步。为了与包含处理器和帧处理程序的LP-AM243 LaunchPad配合创建八端口IO-Link主站，Texas Instruments BOOSTXL-IOLINKM-8 BoosterPack包含所需的所有模拟电路。
特性
- 八个具有额外数字输入的IO-Link端口
- 支持IO-Link传输速率COM1、COM2和COM3以及400µs周期时间
- 每个端口可提供500mA电流，并在所有端口提供过流保护和限制
- PRU帧处理程序可实现灵活时序
应用
- 独立远程IO
- 通信模块

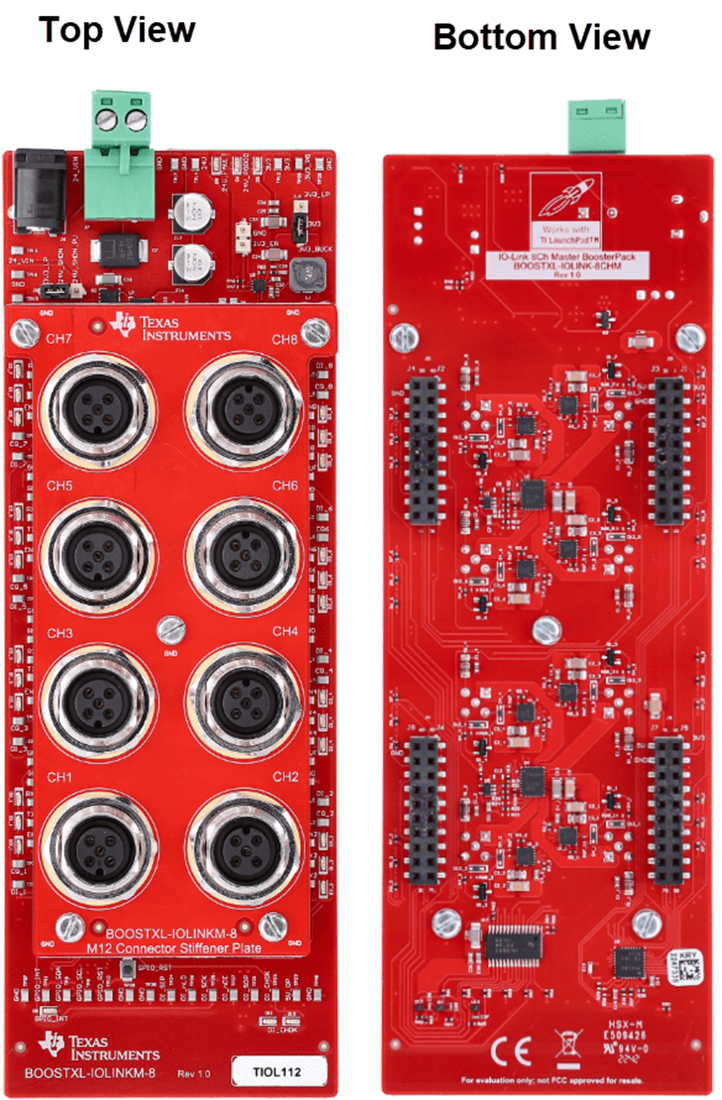

板布局
相关产品
Texas Instruments 基于Arm®的AM243x双核Cortex® MCU
微控制器设计用于远程I/O模块和电机驱动器等工业应用。
