Texas Instruments bq25123电池充电管理解决方案
Texas Instruments bq25123电池充电管理解决方案是一款高度集成的电池充电管理IC，集成了可穿戴设备的最常用功能。这些功能包括线性充电器、稳压输出、负载开关、计时器手动复位及电池电压监控器。集成的降压转换器是一款高效、低IQ开关，它使用DCS-Control™，将轻负载效率延伸低至10µA负载电流。运行和关断时具有低静态电流，使电池寿命更长。该器件支持5mA至300mA充电电流。输入电流限值、充电电流、降压转换器输出电压、LDO输出电压及其他参数都可以通过I2C接口进行编程。
使用分为以下三个阶段的标准锂离子充电曲线为此电池充电（预充电、恒定电流和恒定电压） 该器件包含一个基于电压的JEITA兼容电池组热敏电阻监控输入 (TS)，可监控电池温度并自动更改充电参数，防止电池在其安全温度范围之外充电。该充电器针对5V USB输入进行了优化，具有20V容差，从而能够承受线路瞬态。降压转换器由输入或电池供电。仅电池模式下时，该器件可由高达4.65V电池供电运行。
Texas Instruments bq25123中可配置的负载开关通过断开不常用的器件来实现系统优化。带定时器的手动复位支持多种不同配置选项，用于唤醒或复位优化。基于电压的简易监视器为主机提供电池电量信息，从编程V(BATREG)的60%到100%，按2%递增。
特性
- 延长了系统在充电之后的运行时间
- 可配置的300mA降压稳压器
- 使能降压稳压器（无负载）时的Iq为700nA（典型值）
- 可配置负载开关或100mA LDO输出
- 高达300mA充电电流，可进行快速充电
- 0.5%的电池电压调节精度（3.6V至4.65V调节范围，10mV步长）
- 可配置终止电流低至500μA
- 基于电压的简易型电池监视器
- 采用小型封装的高度集成解决方案
- 2.5mm×2.5mm WCSP封装和6个外部元件，实现最小尺寸解决方案
- 按钮唤醒和复位，带可调节计时器
- 面向系统供电和电池充电的电源路径管理
- 电源路径管理可实现<50nA船模电池的静态电流，以实现最长使用寿命
- 电池充电器的工作电压为3.4V至5.5V VIN（5.5V OVP/20V容差）
- 专用于输入电流限制、充电电流、终止电流和状态输出的引脚
- I2C通信控制
- 充电电压与电流
- 终止阈值
- 输入电流限制
- VINDPM阈值
- 计时器选择
- 负载开关控制
- 控制故障中断和状态
- 系统输出电压调节
- LDO输出电压调节
应用
- 智能手表与其他可穿戴设备
- 健身配件
- 健康状况监控医疗配件
- 可充电玩具

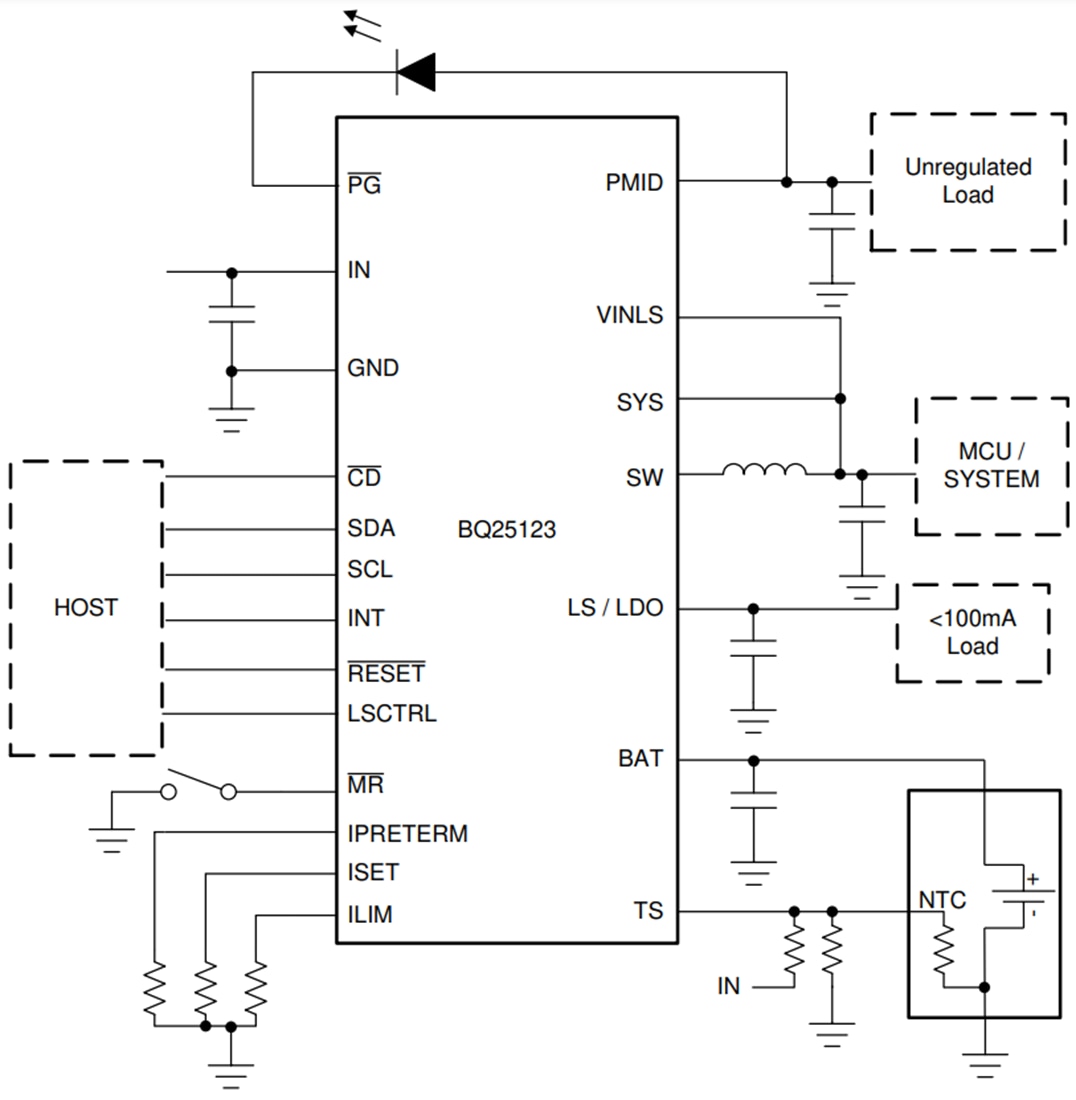

简化示意图
