Texas Instruments bq25172EVM评估模块 (EVM)
Texas Instruments bq25172EVM 评估模块 (EVM) 设计用于评估和测试bq25172器件的各种工作模式。bq25172是一款0.8A、1至6节镍氢独立线性充电器，采用QFN封装。Texas Instruments bq25172EVM是一款镍氢化学电池充电器IC，适合用于单节和多节电池应用。可以使用VSET上的外部电阻器调整充电电压。通过ISET上的外部电阻器，充电电流可设置为60mA至600mA。
特性
- 用于评估小尺寸线性充电器的完整解决方案
- 一节至六节电池充电电压调整
- 在宽范围内调整充电电流，并提供固定电流选项
必要设备
- Keithley 2400或同等电池模拟器
- 还可以使用实际NiMH电池
- 5V、1A电源
- 请注意，该器件的工作输入电压高达6.6V
- 电压表
- 电流表

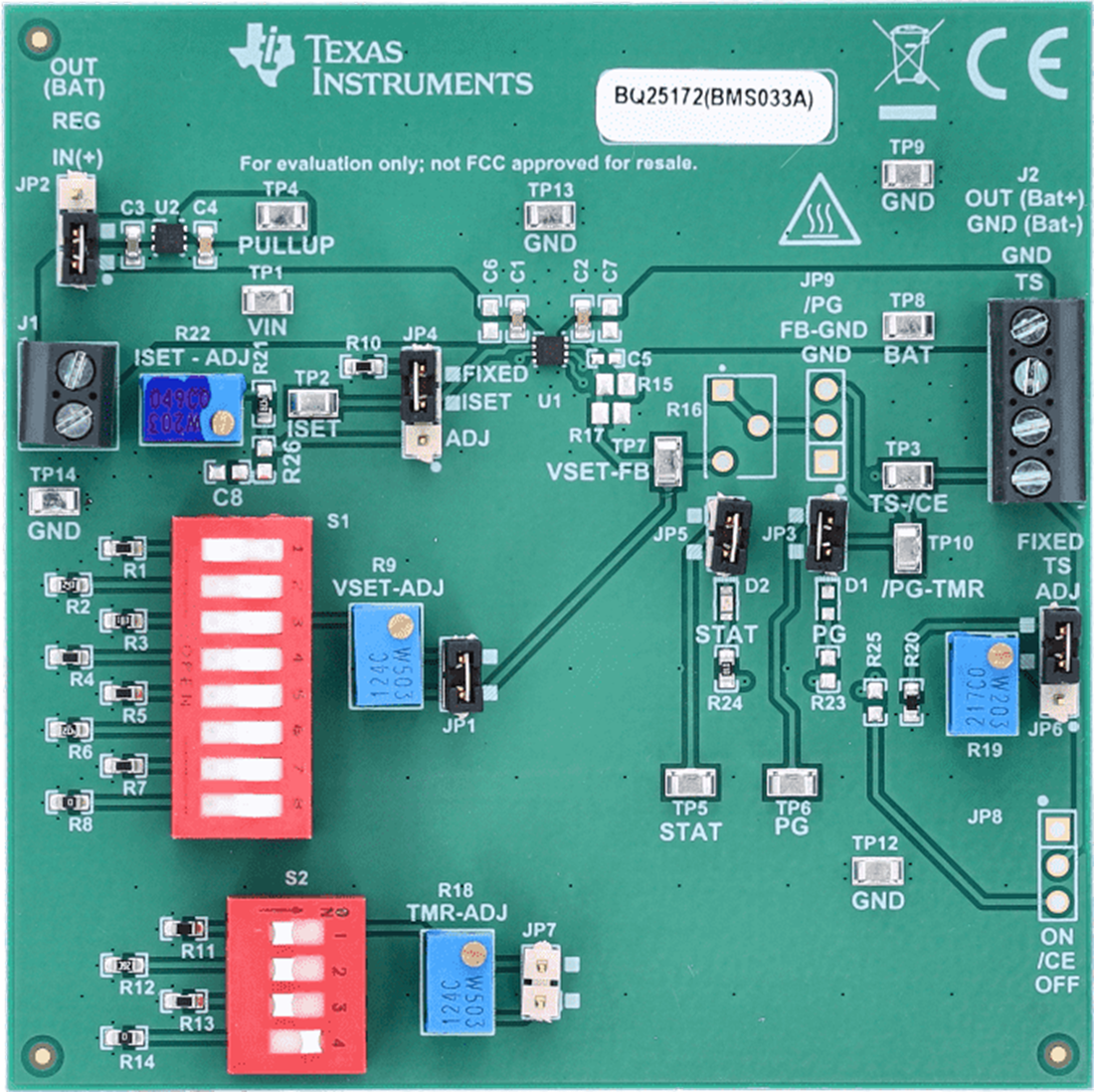

板布局
