Texas Instruments BQ25176KEVM 评估模块
Texas Instruments BQ25176KEVM评估模块设计用于评估BQ25176K IC和LDO TPS7B8133的运行情况，集成运行EVM所需的支持电路。BQ25176KEVM和单芯电池需要使用外部5V电源充电。充电电压VREG可通过开关S1设为七档预设值。充电电流通过R22（ISET）的值设定，其范围为60mA至750mA。可通过JP4选择400mA的固定值。
TI LDO U2（TPS7B8133）提供3.3V辅助控制电压，为LED供电，并为CE提供电压。NTC由10k电阻器模拟，并且可通过微调电位计进行调节。
特性
- 支持单芯锂离子、锂聚合物和LiFePO4电池
- 基于输入电压的动态电源管理
- 输入电压可耐受高达30 V电压
- 外部电阻器可编程操作
- 锂离子电池：4.35V、4.4V、4.53V、4.58V
- LiFePO4电池：3.5V、3.6V、3.7V
- 可通过ISET设置充电电流，范围为60mA至750mA
应用
- 真正无线耳机
- 可穿戴配件、智能手环
- 美容美发
- 电动牙刷

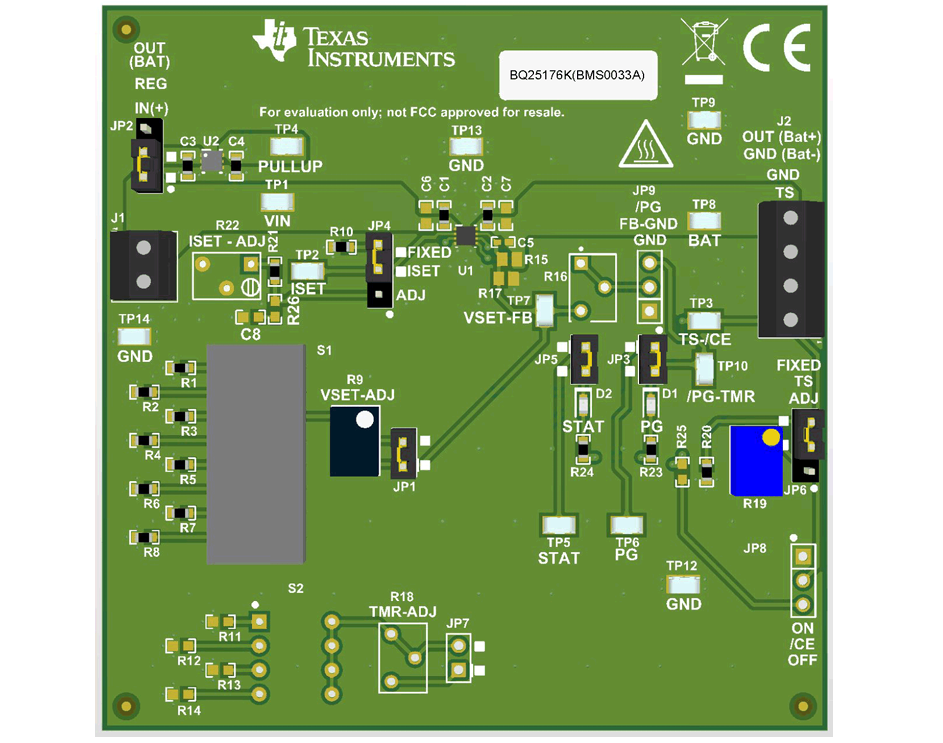

布局
