Texas Instruments bq25302EVM充电器评估模块 (EVM)
Texas Instruments bq25302EVM充电器评估模块 (EVM) 用于评估bq25302器件。Texas Instruments bq25302是一款高度集成的2A独立单节电池、5V、1.2MHz同步开关模式降压电池充电器，具有可编程充电电压。
特性
- 高效率、1.2 MHz同步开关模式降压充电器
- 单个输入，支持USB输入适配器
- 输入电压动态电源管理 (VINDPM)
- 1µA低电池漏电流，适配器拔出
- 支持300mA至2A充电电流
必要设备
- 电源#1 (PS1)
- 需要能够在3A时提供5V电压的电源
- 虽然该部件可以处理更高电压和电流，但本步骤不需要
- 电源#2 (PS2)
- 需要能够在1A时提供5V电压的电源
- 负载
- 负载#1（4象限电源，恒压<4.5V）：Kepco负载、BOP、20-5M、DC 0至±20V、0至±5A（或更高）。
- 备选方案：在恒压负载模式下设置0-20V/0-5A，>30W DC电子负载
- 仪表
- 4个Fluke 75万用表（等同或更好）

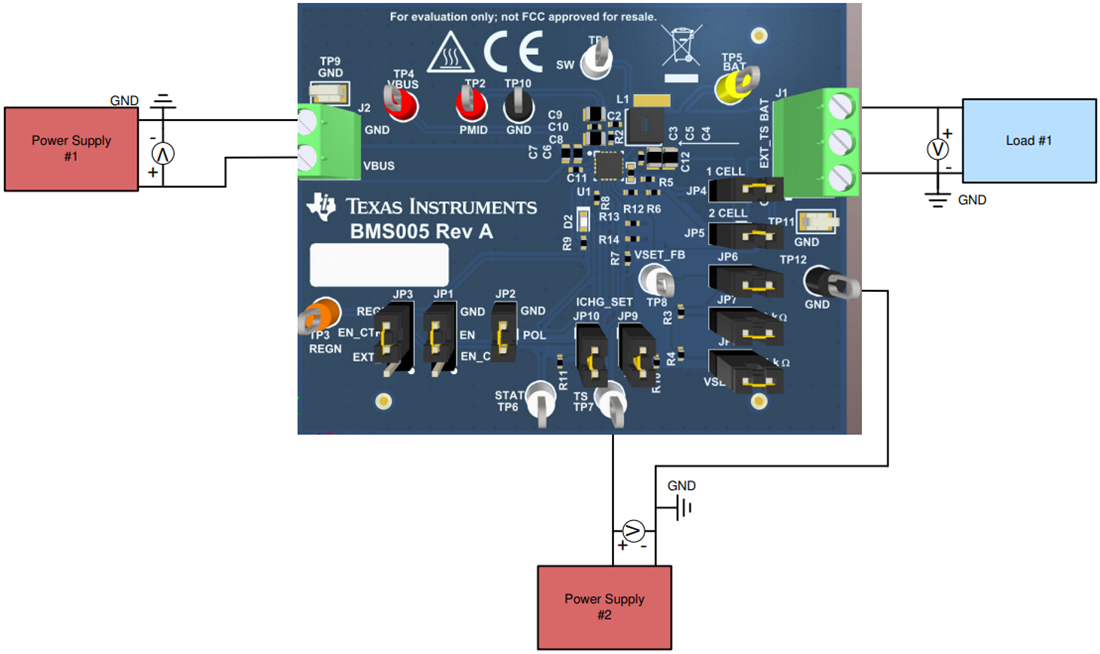

测试设置
