Texas Instruments bq25606单节电池3A快速充电器
Texas Instruments bq25606单节电池3A快速充电器是一款单独的开关模式电池充电管理及系统电源路径管理器件。该器件适合用于单节锂离子和锂聚合物电池。低阻抗电源路径优化了开关模式运行效率、缩短了电池充电时间并延长了放电阶段的电池使用寿命。bq25606采用高输入电压快速充电，适用于各种单独充电器和便携式设备。输入电压和电流调节为电池提供最大充电电源。该解决方案在系统和电池之间高度集成了输入反向阻塞FET（RBFET、Q1）、高侧开关FET（HSFET、Q2）、低侧开关FET（LSFET、Q3）和电池FET（BATFET、Q4）。该器件还集成了高侧栅极驱动器用自举二极管，以简化系统设计。
特性
- 高效率、1.5MHz、同步开关模式降压充电器
- 2A电流、5V输入时充电效率为92%
- 优化用于USB电压输入 (5V)
- 支持USB On-The-Go (OTG)
- 升压转换器，输出高达1.2A
- 1A输出时的升压效率为92%
- 精确的恒定电流 (CC) 限制
- 在高达500µF电容性负载下进行软启动
- 输出短路保护
- 单个输入，支持USB输入和高压适配器
- 支持3.9V至13.5V输入电压范围，具有22V绝对最大输入电压额定值
- 通过高达4.6V的输入电压限制实现最大功率跟踪 (VINDPM)
- VINDPM阈值自动追踪电池电压
- 自动检测USB SDP、DCP和非标准适配器
- 借助19.5mΩ电池放电MOSFET实现高电池放电效率
- 窄VDC (NVDC) 电源路径管理
- 与无电池或深度放电电池工作时可瞬时接通
- 电池补充模式下理想的二极管运行
- 高集成度，包含全部MOSFET、电流感测和环路补偿
- 系统电压待机时58µA低电池漏电流
- 高精度
- ±0.5%充电电压调节
- ±6%（1.2A和1.8A充电电流调节）
- ±5%（0.5A、1.2A和1.8A输入电流调节）
应用
- EPOS、便携式扬声器、电子烟
- 便携式互联网设备和配件
评估模块
Texas Instruments bq25606EVM-772评估模块
用于评估单独的单节电池充电器bq25606的全功能充电器模块。
视频

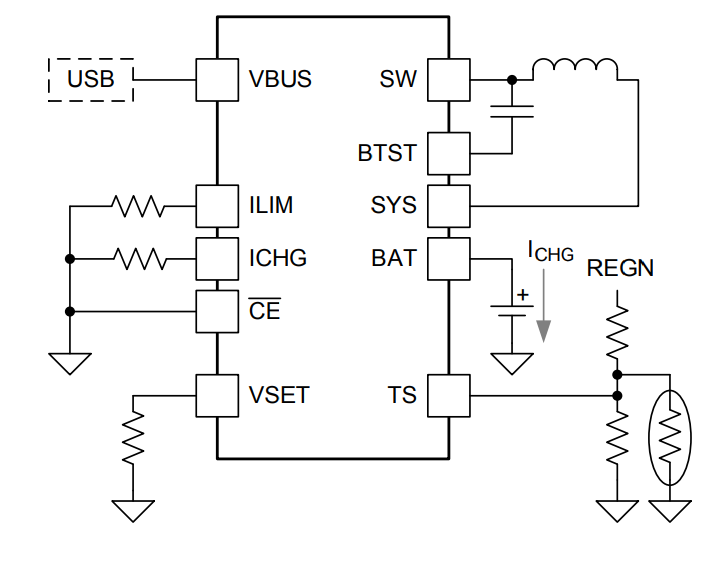

应用示意图
