Texas Instruments bq25616EVM/bq25616JEVM 评估模块（EVM）
Texas Instruments bq25616EVM/bq25616JEVM评估模块(EVM)是经完整组装和测试的电路，用于评估bq25616器件。bq25616是一款独立的3 A单节电池充电器，优化用于低功耗便携式设计。它还包括USB BC1.2输入电流限制检测和OTG反向同步升压操作。独立控制由输入电流限制、充电电流和充电电压调节组成。该评估模块具有可调输入电流限制、充电电流和电压。Texas Instruments bq25616EVM/bq25616JEVM还可以测试D+/D-输入源类型检测、外部输入过压保护，并模拟电池高温和低温条件。
特性
- 支持3.9V至13.5V输入电压范围，具有22V绝对最大输入电压(VBUS)额定值
- 从5V输入以2A电流充电时效率为92%，1A输出时升压效率为92%。
- 在OTG模式下，电容负载高达500μF时具有输出短路保护和软启动特性
- 系统电压待机时电池漏电流低至10µA
- 在可选的外部OVPFET持续输入电压高达30V的情况下，具有130nS的快速关断时间
- USB BC1.2和非标准适配器检测
必要设备
- 电源#1 (PS1) - 需要能够在3A时提供5V电压的电源
- 虽然该部件可以处理更高电压和电流，但本步骤并不需要
- 负载#1（4象限电源，恒定电压< 4.5V）：一个“Kepco”负载，BOP，20-5M，直流0至±20V、0至±5A（或更高）
- 替代选项－一个0-20V/0-5A、功率>30W的直流电子负载，设置为恒压负载模式
- 负载#2（电子或电阻负载）：10 Ω、5 W（或更高）
- 6个“Fluke 75“万用表（等效或更好）
- 替代选项 -（4个）等效电压表和（2个）等效电流表
- 电流表必须能够测量5A以上电流

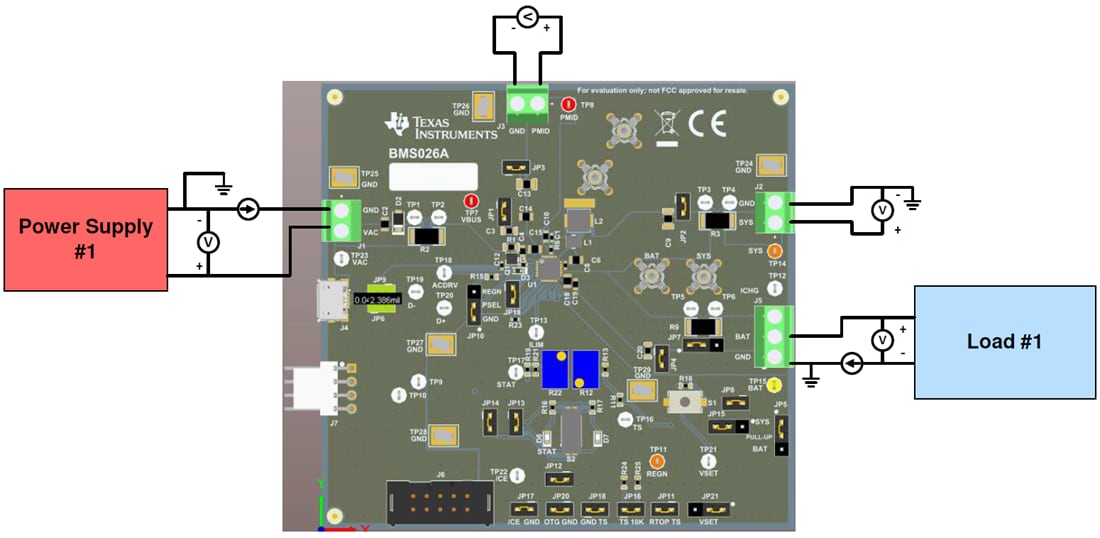

原始测试设置
相关产品
Texas Instruments bq25616/616J降压电池充电器
单节锂离子电池和锂聚合物电池的系统电源路径管理器件。
