Texas Instruments BQ25708 SMBus降压-升压充电控制器
Texas Instruments BQ25708 SMBus多化学组成电池降压-升压充电控制器是一款NVDC（窄电压直流）控制器，设计用于多化学组成的便携式应用。BQ25708的元件数量少，支持各种电源，包括USB PD端口、传统USB端口、传统ACDC适配器等等。该器件支持转换器运行模式间无缝转换（降压、升压或降压-升压）、快速瞬态响应，具有较高的轻负载效率。在上电期间，充电器根据输入源和电池状况将转换器设置为降压、升压或降压-升压配置。动态电源管理 (DPM) 特性限制输入功率，避免交流适配器过载。还有一个功能是编程的综合PROCHOT配置文件输出，可根据需要直接进入CPU调节油门减速。
特性
- 为任意化学电池充电：Li+、LiFePO4、镍镉、镍氢、铅酸
- 从各种输入源为1至4节电池充电
- 输入电压范围：3.5V至24V
- 支持USB 2.0、USB 3.0、USB 3.1 (Type-C) 和USB_PD输入电流设置
- 在降压和升压操作之间进行无缝转换
- 提供输入电流和电压调节（IDPM和VDPM）以防电源过载
- 用于CPU节流的功率/电流监控器
- 综合PROCHOT设置，符合IMVP8
- 输入和电池电流监控器
- 系统功率监控器，符合IMVP8
- 窄VDC (NVDC) 电源路径管理
- 无需电池或使用深度放电的电池亦可瞬时启动
- 适配器满载时，电池可为系统补充电量
- 补电模式下理想的二极管操作
- 用于1µH至3.3µH电感器的800kHz或1.2MHz可编程开关频率
- 柔性系统配置的主机控制接口
- SMBus端口用于优化系统性能和状态报告
- 硬件引脚设置输入电流限制，无需EC控制
- 用于监控电压、电流和功率的集成ADC
- 高精度调节和监控
- ±0.5%充电电压调节
- ±2%输入/充电电流调节
- ±2%输入/充电电流监控
- ±5%功率监控
- 安全性
- 热关断
- 输入、系统、电池过压保护
- MOSFET电感过流保护
- 低电池静态电流
- 输入电流优化器 (ICO) 可获取最大输入功率
- 封装：32引脚4×4 WQFN
应用
- 超极本、笔记本电脑、可拆卸电脑和平板电脑
- PC和移动电源
- 工业和医疗设备
- 带可充电电池的便携式设备

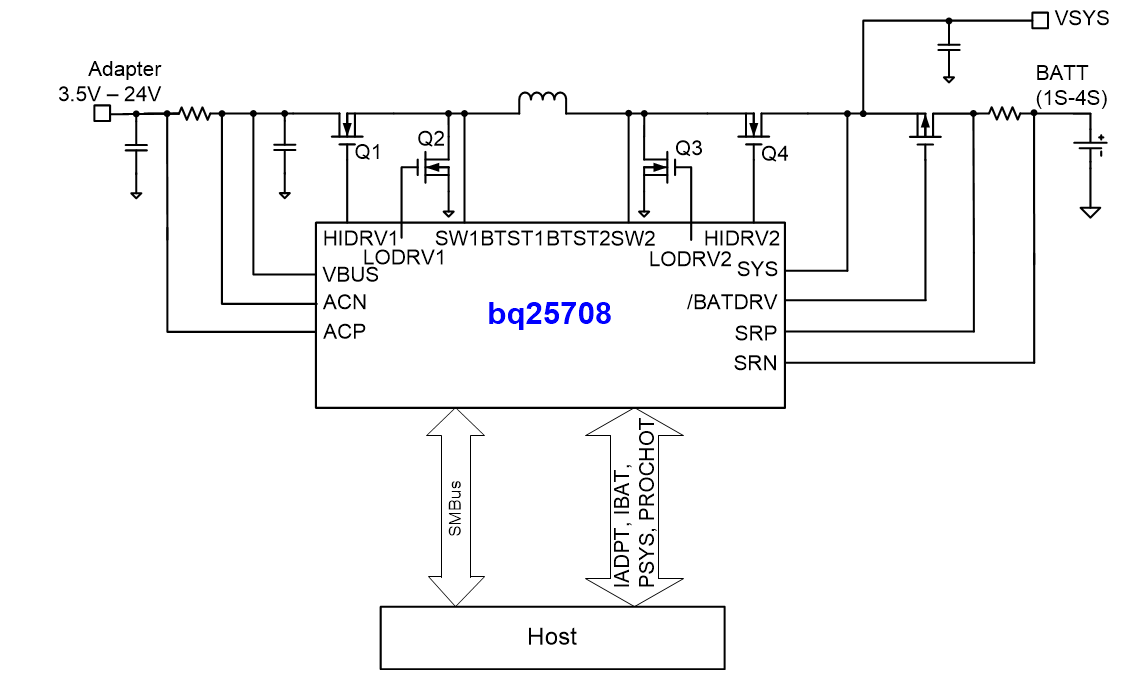

框图
发布日期: 2018-11-15
| 更新日期: 2023-07-19
