Texas Instruments bq2573xEVM控制器评估模块 (EVM)
Texas Instruments bq2573xEVM控制器评估模块 (EVM) 用于评估bq2573x器件。bq2573x是一款I2C控制窄电压直流 (NVDC) 降压-升压充电控制器，具有N沟道MOSFET选择器和电流监控功能。降压转换器的输入电压范围为3.5V至26V，可编程输出为1至5个单元，充电输出电流范围为128mA至15A。这些评估模块不包括EV2400接口器件。该接口器件必须单独订购，以便评估Texas Instruments bq2573xEVM。
特性
- 主机控制的NVDC 1S-5S电池降压升压充电器，具有3.5V至26V输入、1V至23V充电输出和3V至24V OTG输出
- 支持USB 2.0、USB 3.0、USB 3.1 (USB Type-C™)以及USB_PD等平台。
- 支持5mΩ电流检测，实现大电流、高效率
- 支持400kHz或800kHz开关频率，实现高效率
- 获得专利的开关频率抖动模式，用于符合IEC-CISPR 32 EMI规范
- 灵活的电源路径或非电源路径选项
必要设备
- 电源
- 需要能够在10A时提供26V电压的电源
- 虽然该部件可以处理更高电压和电流，但本步骤不需要
- 负载#1
- 一个0V至23V/0A至15A系统直流电子负载，设置为恒流负载模式
- 负载#2
- Kepco负载 (BOP36-12M)、DC 0V至±36V、0A至±12A（或更高）或等效
- 仪表
- 六个Fluke 75万用表（等效或更高级别），或四个等效电压表和两个等效电流表
- 计算机
- 一台计算机，至少有一个USB端口和一根USB电缆
- EV2400通信套件

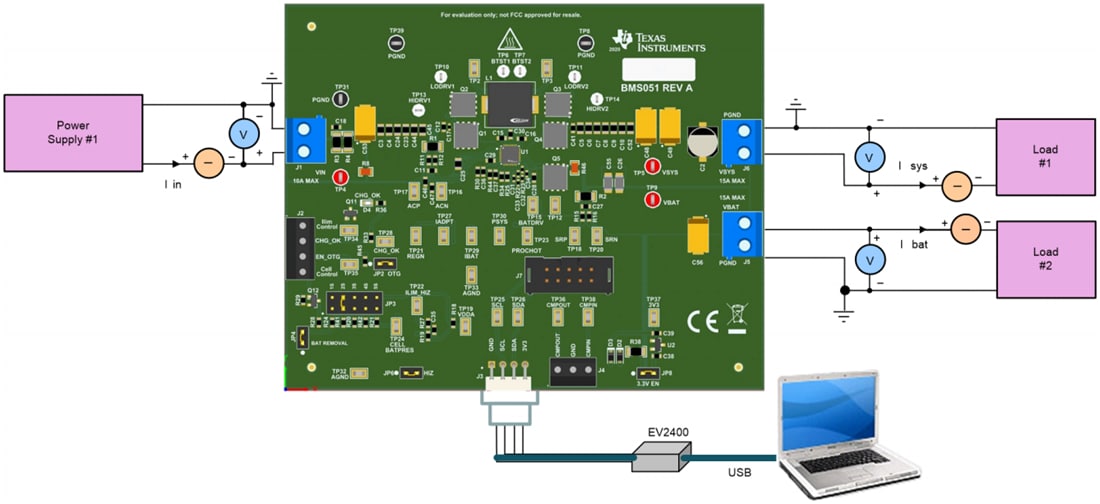

测试设置
相关产品
Texas Instruments bq25730降压-升压电池充电控制器
用于从各种输入源为1至5节电池充电。
Texas Instruments bq25731降压-升压电池充电控制器
用于从各种输入源为1至5节电池充电。
