Texas Instruments BQ25858-Q1EVM评估模块

Texas Instruments BQ25858-Q1EVM评估模块是用于BQ25858-Q1 IC的完整评估系统。BQ25858-Q1 IC是宽电压、双向开关模式降压－升压控制器。通过输出CCCV控制，该IC在宽电压范围内提供高效电源转换。BQ25858-Q1具有4.2V至60V的宽输入范围和高达60V的宽输出范围。

BQ25858-Q1EVM的最大输出电流为10A，输入和输出电压为55V，具有一个0x6B I2C地址。

这款评估模块未配备 EV2400 或 USB2ANY 接口设备，也不提供数字接口的电气隔离。EV2400或USB2ANY必须单独订购才能对评估模块进行评估，PC和EVM板之间连接时必须考虑电气安全问题。

特性

  • 4.2 V-55 V 的宽输入电压工作范围
  • 宽输出工作电压范围：高达55V
  • 同步降压－升压直流/直流控制器，带NFET驱动器
    • 可调节开关频率范围：200kHz至600kH
    • 与外部时钟运行同步选项
    • 可选栅极驱动器电源输入，以优化效率
  • I2C控制或可通过电阻器编程的选项
  • 从电池供电（反向模式），输出电压4V至55V
  • 高度安全集成
    • 可调输入过压和欠压保护
    • 输出过压和过流保护

应用

  • 低压电池系统
  • 汽车USB充电
  • 中央计算单元多域
  • ADAS域控制器
  • 信息娱乐与仪表板

相关适配器

Texas Instruments USB2ANY接口适配器

支持计算机通过小型加密狗使用USB连接控制评估模块。

Learn More关于Texas Instruments USB2ANY接口适配器 View Products与Texas Instruments USB2ANY接口适配器相关

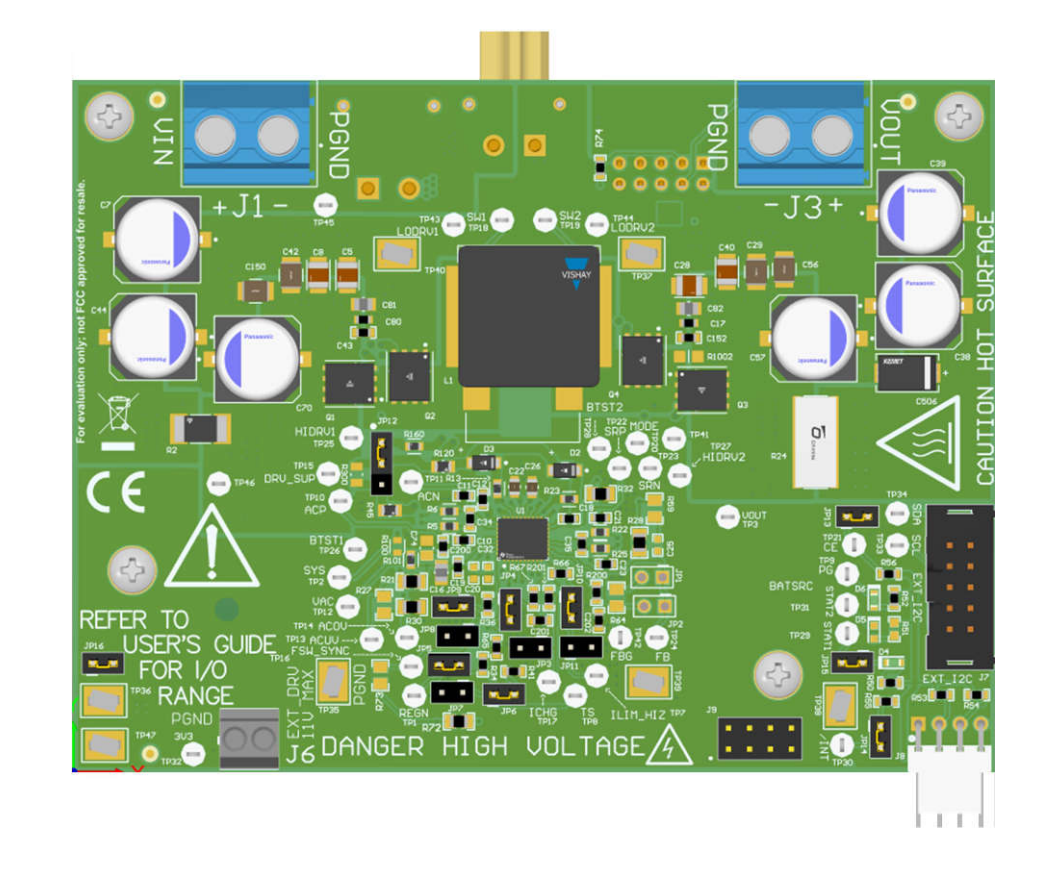

布局

Texas Instruments BQ25858-Q1EVM评估模块

设置

位置电路 - Texas Instruments BQ25858-Q1EVM评估模块
