Texas Instruments bq294502EVM-033评估模块
Texas Instruments bq294502EVM-033评估模块是用于BQ2945xy过压保护器件的完整评估系统。BQ2945xy过压保护器件是用于锂离子电池组系统的二次侧电压监控器和保护器。独立监控BQ2945xy上的每个电池的过压情况。
TI bq294502EVM-033评估模块包括一个基于bq294502的电路模块。基于bq294502的电路模块是bq294502二级电压保护器的完整、紧凑的示例解决方案。该电路模块包括一个bq294502IC、一个熔断电路、一个熔断延迟电容器以及使用保护器并与其连接所需的所有其他板载元件。而且，电路模块直接连接电池各节。
特性
- 基于bq294502的电路模块
- 链接到支持文档
- 电路模块上的触点提供以下连接：
- 直接连接电池：VSS、VC1、VC2、VC3
- 系统负载和充电器通过PACK+和PACK–连接
相关产品
Texas Instruments BQ2945xy过压保护器件
用于锂离子电池组系统的二次侧电压监控器和保护器。

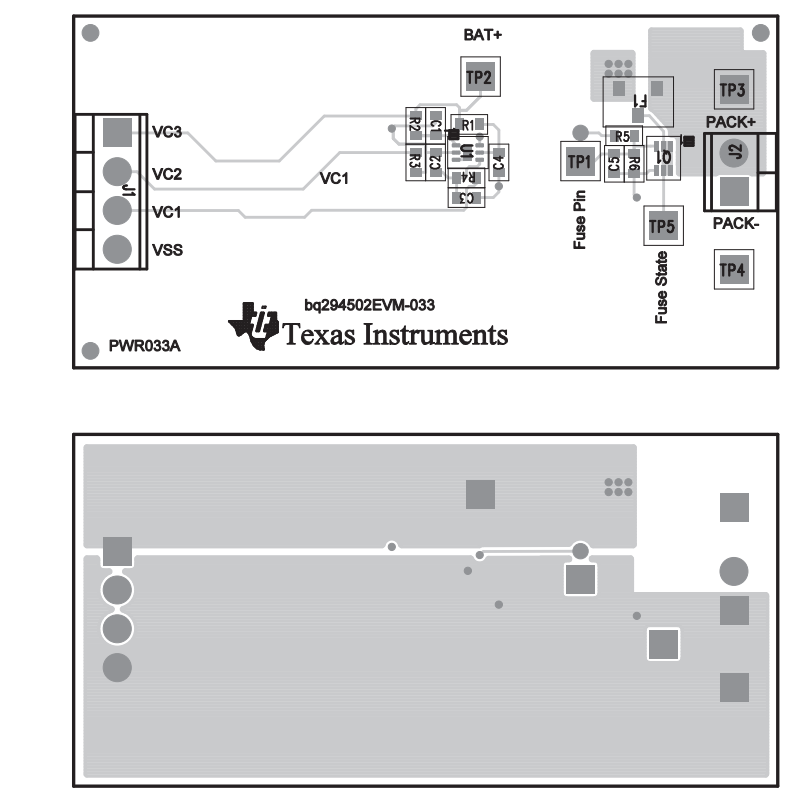

板布局
发布日期: 2021-07-14
| 更新日期: 2025-03-07
