Texas Instruments bq41Z50EVM 评估模块
Texas Instruments bq41Z50EVM评估模块用于评估bq41Z50电量计在多节电池系统供电应用中的功能。TI bq41Z50EVM集成bq41Z50电池组管理器，采用Dynamic Z-Track™ 技术，支持2/3/4串电芯配置。该模块还具有一个电流检测电阻器、四个热敏电阻、三个LED指示灯，以及用于实现应用定制的接头。
特性
- 支持TURBO模式
- 超低功耗32位RISC处理器
- 支持SHA-1、SHA-256和ECC
- Dynamic Z-Track技术
- 高达1 MHz SMBus 3.2主机通信支持
应用
- 笔记本电脑/上网本
- 便携式电子产品
- 平板电脑
- 无人机
- 手持式真空吸尘器和真空机器人
- 医疗和测试设备
必要设备
- EV2400 或EV2500通信接口适配器
- 将 EVM 连接至 EV2400 或 EV2500 通信接口适配器的电缆
- USB电缆，用于将通信接口适配器连接到计算机
- 安装Windows 7 (或更高版本）操作系统的计算机
- 通过互联网下载Battery Management Studio软件程序
- 2至4节电池
- 可提供16.8V电压和2A电流的单路直流电源（具备恒压恒流功能）
套件内容
- bq41Z50和bq296103电路模块
- 将 EVM 连接至 EV2400 或 EV2500 通信接口适配器的电缆

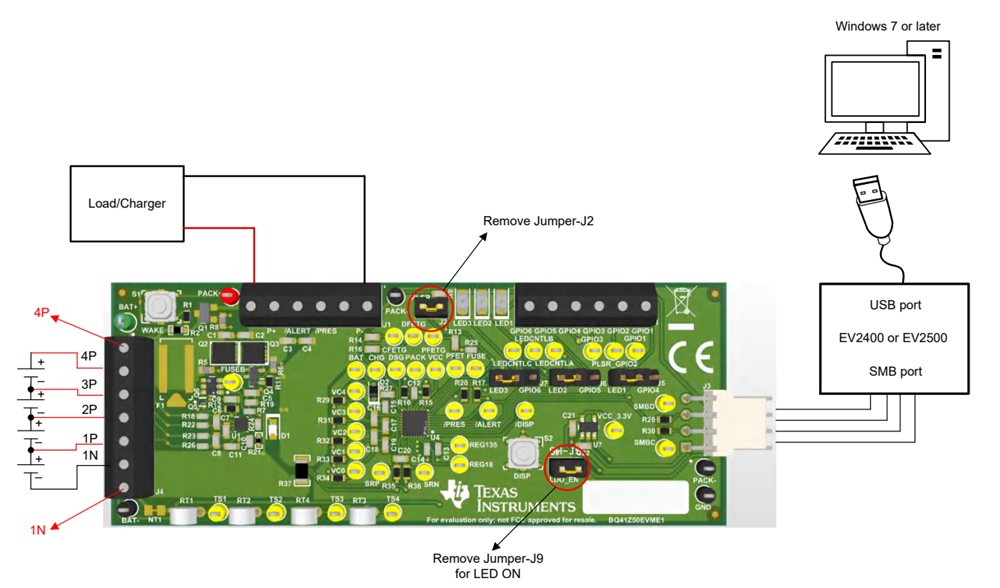

电路模块连接

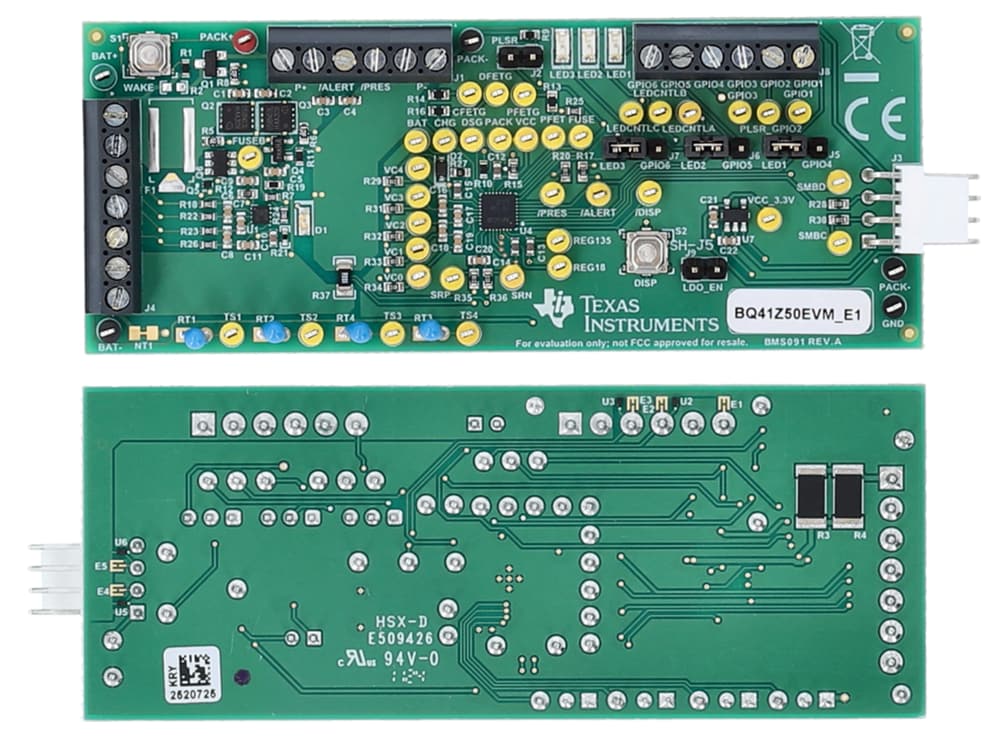

布局
相关电池组管理器
Texas Instruments bq41Z50电池组管理器
该器件是一款完全集成的单芯片电池组解决方案。
