Texas Instruments bq76942EVM评估模块 (EVM)

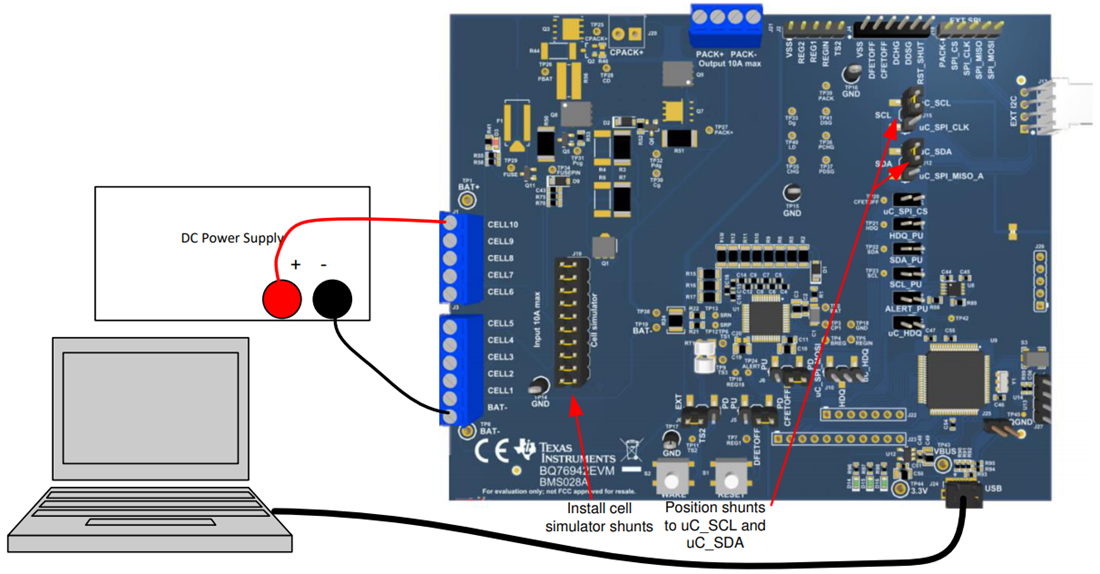

Texas Instruments bq76942EVM评估模块 (EVM) 是用于bq76942 3节至10节锂离子电池监控器集成电路的完整评估系统。该评估模块包括一个bq76942电路模块，用于评估bq76942监控器功能。该电路模块包括一个Texas Instruments bq76942集成电路 (IC)、一个检测电阻器、热敏电阻、功率FET和所有其他板载元件。该模块包括10节锂离子电池或锂聚合物电池组中保护电池免受过充、过放电、短路和过流放电、过热和欠温影响需要的所有项目。该电路模块可直接连接电池中的电池单体，或连接电源和随附的电池单体模拟器电阻器。该评估模块配有板载接口或兼容的外部接口板，以及基于Microsoft® Windows® 的PC图形用户界面 (GUI) 软件。通过该软件，用户可以查看设备寄存器，评估电压、电流和温度精度，执行校准，调整保护限制，以及启用FET控制输出。
