Texas Instruments bq79606EVM-897评估模块
Texas Instruments bq79606EVM-897评估模块设计用于快速轻松地演示bq79606A-Q1。bq79606A-Q1是具有集成硬件保护器的SafeTI™精密监控器，适用于汽车电池组。bq79606-Q可针对三到六节电池提供同步、高精度的通道测量。借助菊花链通信端口，bq79606EVM-897可通过堆叠方式（最多51个器件）支持电气化汽车传动系统电池组中的大型堆叠配置。
系统特性包括快速电池均衡、独立保护电路、诊断和模块到控制器通信。bq79606-Q1为每节电池输入提供一个Δ-Σ转换器，支持同时测量多个电池电压，从而提供各节电池电压的真实快照。
特性
- 无源电池均衡
- 隔离通信 (1kV)
- 针对多达6节电池的灵活架构
- 1Mb/s可堆叠隔离式差分UART
- 高精度电池电压测量
- 诊断
- 用于模拟电池电压的电阻梯
套件内容
- USB串行电缆
- 双绞线电缆
正面和背面布局

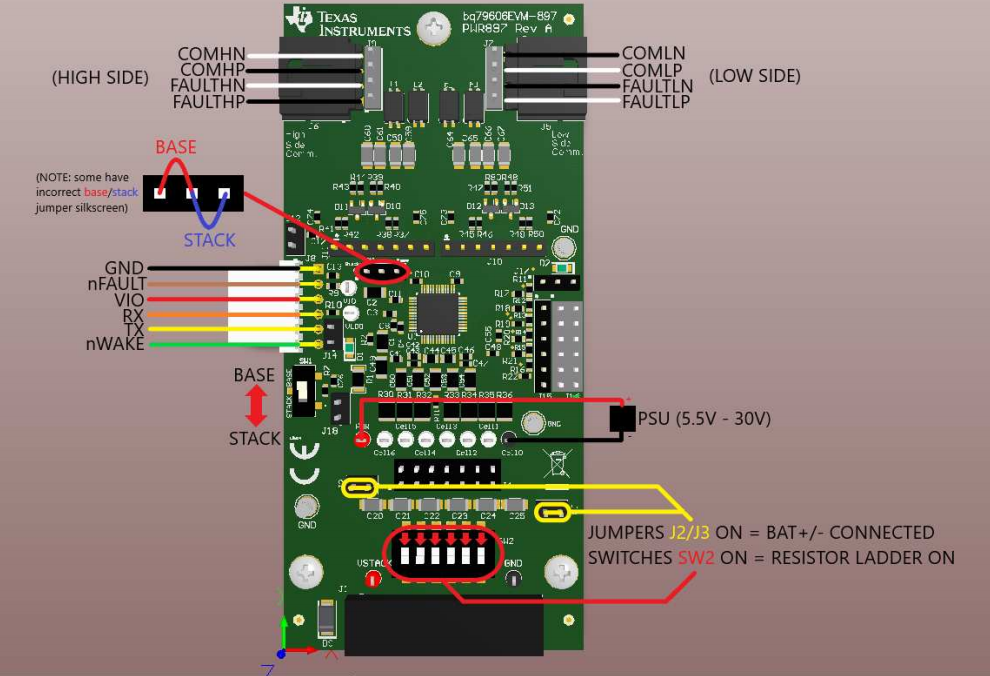

基本设置
相关产品
Texas Instruments BQ79606A-Q1 SafeTI™精密监视器
针对三到六节电池提供同步、高精度通道测量。
发布日期: 2019-05-16
| 更新日期: 2023-09-11
