Texas Instruments BUF634A 36V高速缓冲器
Texas Instruments BUF634A 36V高速缓冲器具有高性能、高保真和开环特性，能够驱动250mA输出电流。工作电压为36V的BUF634A具有35MHz至210MHz的可调带宽，可通过改变V– 和BW引脚之间的外部电阻值来实现。TI BUF634A缓冲器可用作独立的开环驱动器，也可用于精密运算放大器的反馈环路内，提供高精度、大输出电流驱动，改进电容负载驱动。
BUF634A的工作静态电流为1.5mA，输出功率为 250mA，压摆率为3750V/µs，带宽为35MHz，非常适合低功耗应用。此外，该器件在宽带模式下消耗的静态电流为8.5mA，带宽为210MHz 。BUF634A结构坚固，易于使用，输出级内部电流限制和热关断功能为其提供全面保护。
BUF634A高速缓冲器的额定工作温度范围为-40°C 至+125°C，采用三种封装（D (SOIC)、DRB (VSON) 和DDA (HSOIC)）。DRB (VSON) 和DDA (HSOIC) 封装具有出色的散热性能，这得益于底部的散热垫。DRB封装的外形尺寸很小，仅为3.0mm x 3.0mm，因此适用于便携式和尺寸受限的应用。
特性
- 引脚选择带宽：35MHz至210MHz
- 高输出电流：250 mA
- 压摆率：3750V/µs
- 低静态电流：1.5mA (35MHz BW)
- 宽电源电压范围：±2.25 V至±18 V
- 内部输出电流限制
- 热关断保护
- 提供带隔热垫的包装
- 扩展温度工作范围：-40°C至+125°C
应用
- 存储器、半导体测试仪
- 测试设备
- 耳机驱动器
- 飞行控制系统
- 电容负载驱动器
- 阀驱动器、电磁驱动器
- 线路驱动器

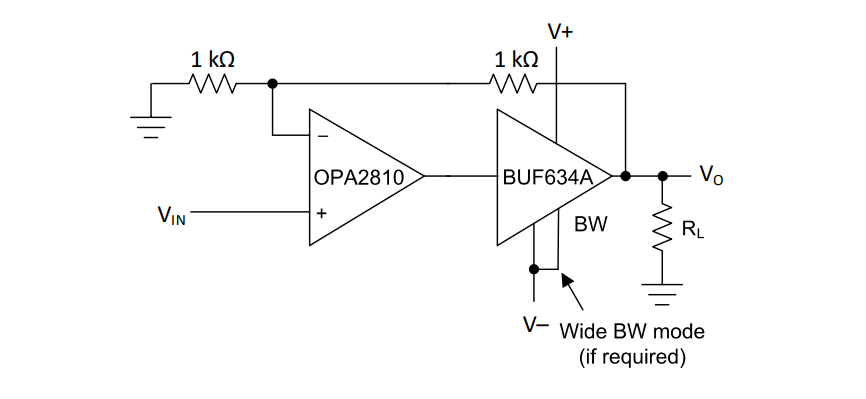

典型应用
相关开发工具
Texas Instruments BUF634ADEVM评估模块 (EVM)
配置用于评估BUF634A高速缓冲器的运行情况，采用D（8引脚SOIC）封装。
发布日期: 2020-08-19
| 更新日期: 2024-08-14
