Texas Instruments CAPTIVATE-EMC评估模块 (EVM)
Texas Instruments CAPTIVATE-EMC评估模块 (EVM) 是一款可让设计人员轻松评估CapTIvate™技术相对于您的设计文档的电磁兼容性性能的评估板。该评估模块采用MSP430FR2676 CapTIvate MCU，具有硬件加速跳频和过采样功能。它可以演示如何设计可通过具有挑战性的系统级测试的硬件和软件，以实现传导射频抑制、电气快速瞬变和突发抑制以及静电放电抑制。
特性
- 采用CapTIvate电容式触摸感应技术的MSP430FR2676 MCU，用于抗噪型HMI
- IEC61000-4-6传导噪声抑制
- IEC61000-4-4电气快速瞬变/突发抑制
- IEC61000-4-3辐射噪声抑制
- IEC61000-4-2静电放电抑制
- 使用具有代码生成特性的CapTIvate设计中心进行通信和实验
套件内容
- 1个CAPTIVATE-EMC评估板
- 1份快速入门指南
必要设备
- 1个使用CAPTIVATE-EMC-Demo固件示例编程的CAPTIVATE-EMC评估板
- 1个CAPTIVATE-PGMR MCU编程器
- 1个CAPTIVATE-ISO通信隔离板
- 1个具有12VDC输出电压和1A电流的直流电源
- CAPTIVATE-EMC接受5V至20V直流电源输入
- 1台运行最新CapTIvate设计中心的PC
- 1根micro-USB电缆，用于将CAPTIVATE-PGMR连接到主机PC
相关产品
Texas Instruments MSP430FR267x CapTIvate混合信号MCU
用于电容式触控传感的MSP430™ MCU，适用于按钮、滑块、滚轮和接近应用。
相关开发工具
Texas Instruments CAPTIVATE-PGMR MSP430 CapTIvate MCU编程器
可单独使用，也可以作为MSP CapTIvate™ MCU开发套件的一部分。

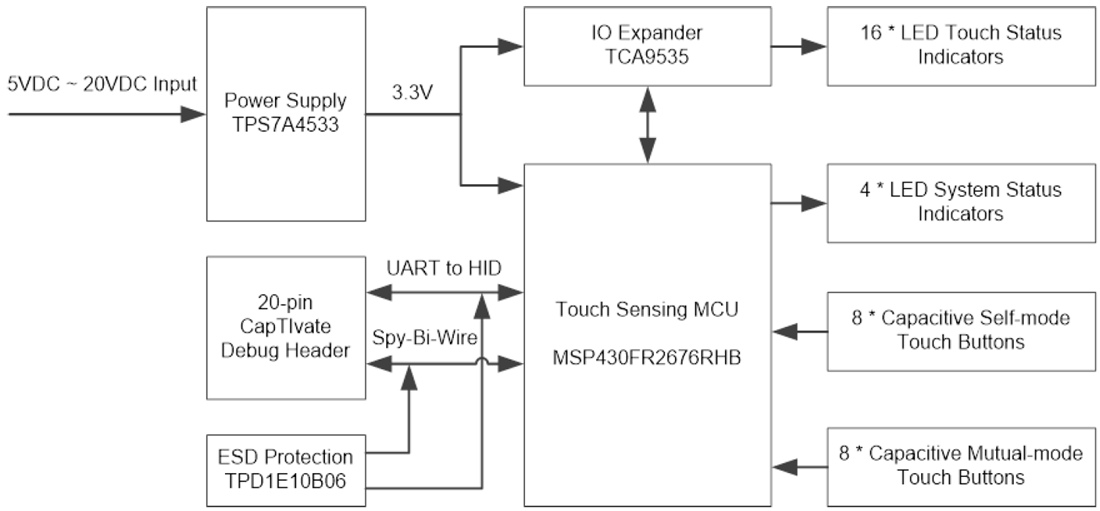

框图
Additional Resources
发布日期: 2019-11-25
| 更新日期: 2024-02-05
