TI CC1101低功率Sub-1GHz RF收发器和套件
 |
Texas Instruments CC1101低功率Sub-1GHz
RF收发器和开发套件
|
TI CC1101 RF收发器
Texas Instruments CC1101 sub-1GHz RF收发器设计用于低功率无线应用。TI CC1101 sub-1GHz RF收发器主要用于频段为315、433、868和915MHz的ISM和SRD，但也可方便地进行编程以在300-348MHz、387-464MHz、和779-928MHz等频段运行。此款TI RF收发器集成了一个可灵活配置的基带调制解调器，可支持多种调制格式，可配置的数据速率可达600kbps。
CC1101特点 - RF性能
- 高灵敏度
- 116 dBm（0.6 kBaud，433 MHz时），1%误包率
- -112 dBm（1.2 kBaud，868 MHz时），1%误包率
- 低电流消耗（1.2 kBaud、868 MHz时接收器为14.7 mA）
- 对于所支持的全部频率，可编程输出功率高达+12 dBm
- 出色的接收器选择性和阻塞性能
- 可编程数据速率：0.6 - 600 kbps
- 频段：300-348 MHz、387-464 MHz和779-928 MHz
- 模拟特点
- 支持2-FSK、4-FSK、GFSK和MSK，以及OOK和灵活的ASK成形
- 采用快速稳定的频率合成器，因此适用于跳频系统；75 µs设置时间
- 数字特点
- 灵活支持数据包导向系统；片上支持同步字检测、地址校验、灵活的数据包长度和自动CRC处理
- 高效SPI接口；所有寄存器可通过一个“突发”传输进行编程
- 数字RSSI输出
| 应用 - 超低功率无线应用，工作频段：315/433/868/915 MHz ISM/SRD
- 无线报警和安全系统
- 工业监控和控制
- 无线传感器网络
- AMR - 自动抄表
- 住宅和楼宇自动化
- 无线MBUS
|

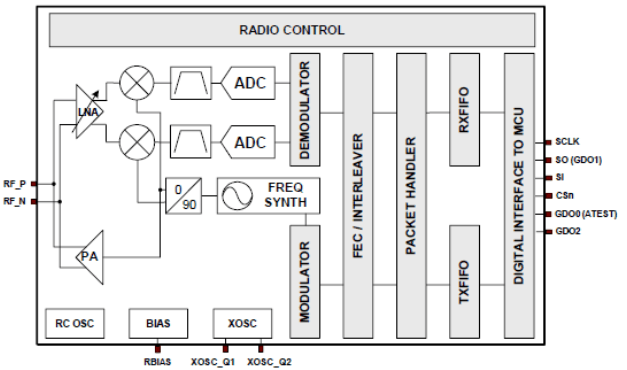

CC1101功能图
TI CC1101DK开发套件Texas Instruments CC1101DK433和CC1101DK868-915是完整的开发套件，包括2个SmartRF®04 EB评估板、2个CC1101EM433或2个CC1101EM868-915评估模块以及2条433MHz或2条868/915MHz天线。这些TI开发套件可让您轻松快速地评估SmartRF04产品。用户可使用适合目标应用的参数来配置无线电IC，并可方便地测定灵敏度、输出功率和其他RF参数。
CC1101DK433特点 - 2个SmartRF®04 EB评估板
- 2个CC1101EM433评估模块
- 2条天线(433 MHz)和电缆
|
CC1101EM868-915特点 - 2个SmartRF®04 EB评估板
- 2个CC1101EM868-915评估模块
- 2条天线(868/915 MHz)和电缆
|
|
 |
发布日期: 2011-09-30
| 更新日期: 2022-03-11
