Texas Instruments CC3000 SimpleLink™ Wi-Fi Module

德州仪器 CC3200 SimpleLink™ Wi-Fi 处理器
Texas Instruments CC3000 SimpleLink™ Wi-Fi Module

Order Texas Instruments CC3000 SimpleLink™ Wi-Fi Module 查看产品清单

其他资源

德州仪器 CC3000 SimpleLink™ Wi-Fi模块是独立完整的无线网络处理器，能简化实现互联网连接的实现过程。德州仪器的 SimpleLink Wi-Fi 解决方案降低了主微控制器(MCU)的软件要求，使其成为采用任何低成本和低功耗微控制器的嵌入式应用的理想选择。德州仪器 CC3000 模块能缩短开发时间、降低制造成本、节约电路板空间、降低认证难度、并降低必需的RF技术门槛。该完整平台解决方案包括软件驱动器、示例应用、API 指南、用户文档以及一个世界级的支持社区。


特点
  • 无线网络处理器
    • IEEE 802.11 b/g
    • 嵌入式 IPv4 TCP/IP 堆栈
  • 同类最佳的无线性能
    • TX 电源：+18.0 dBm (在 11 kbps、CCK 下）
    • Rx 灵敏度：-88 dBm, 8% PER, 11 Mbps
  • 搭配低 MIPS 和低成本 MCU 工作，内存占用小
  • 经 FCC、IC、CE 认证，具有芯片天线
  • 德州仪器提供硬件设计文件和设计指导
  • 集成晶体和电源管理
  • 小尺寸：16.3 mm × 13.5 mm × 2 mm
  • 工作温度：-20°C 至 70°C
  • 基于德州仪器第七代成熟的 Wi-Fi 解决方案
  • 完备的平台解决方案，包括使用指导和移植指导、API 指导、 示例应用程序、及支持社区
 应用
  • 家庭自动化
  • 家庭安防
  • 联网家用电器
  • 智能能源
  • M2M 通信

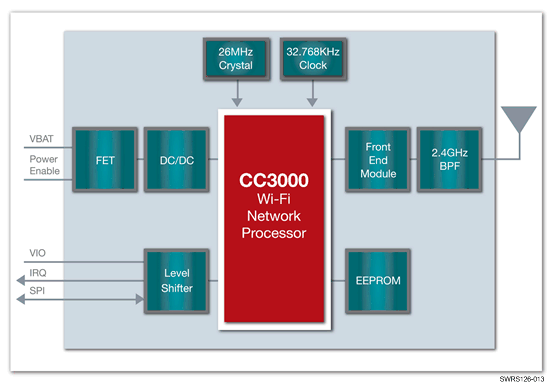

功能方框图
Functional Block Diagram

TI 视频：SimpleLink™ Wi-Fi® CC3000 - SmartConfig™ 技术
视频平台视频管理视频解决方案视频播放器
TI CC3000BOOST BoosterPack

Order Texas Instruments CC3000BOOST BoosterPack 查看产品细节

其他资源

德州仪器 CC3000BOOST BoosterPack 用于帮助评估和开发。CC3000BOOST 包含 CC3000 模块、电源、和标准 BoosterPack 排针，可连接 MSP430、Tiva 和将来的德州仪器 MCU LaunchPad。


BoosterPack 特点
  • 无线网络处理器
    • IEEE 802.11 b/g
    • 嵌入式 IPv4 TCP/IP 堆栈
  • 同类最佳的无线性能：
    • Tx 功率：+18dBm (在 11Mbps、CCK 下）
    • Rx 灵敏度：-86dBm, 8% PER, 11Mbps
  • 搭配低 MIPS 和低成本微控制器工作，内存占用小
  • 经 FCC/IC/CE 认证的参考设计，带偶极天线或芯片天线硬件
  • 德州仪器提供设计文件和设计指导
  • 集成晶体和电源管理
  • 小尺寸：16.3mm × 13.5mm × 2mm
  • 工作温度范围：-20°C 至 70°C
  • 基于 TI 第七代成熟的 Wi-Fi 解决方案
  • 包含用户和移植指南、API 指南、示例应用程序、支持社区

主 PCB 插接连接器排列
Host PCB Mating Connector Arrangement

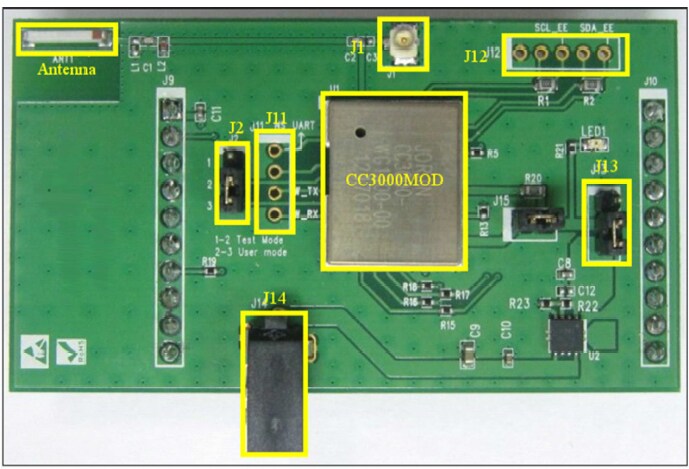

BoosterPack 板顶视图
BoosterPack Board Top View
Texas Instruments CC3000FRAMEMK CC3000 FRAM Evaluation Module Kit

Order Texas Instruments CC3000 FRAM Evaluation Module Kit 查看产品细节

其他资源

德州仪器 CC3000 FRAM 评估模块套件是完整的成套德州仪器 Wi-Fi 评估和演示工具，用于 MSP430 FRAM 微控制器和德州仪器 SimpleLink™ CC3000 Wi-Fi。CC3000FRAMEMK 自带所有必要软硬件，可快速上手使用，包含 LS 探索 TiWi-SL 模块 & EM 板 和 MSP430 FRAM 实验板。德州仪器 CC3000 Wi-Fi 评估模块是独立完整的无线解决方案，能简化实现互联网连接的过程。SimpleLink Wi-Fi 降低了主控制器（MCU）软件要求，使其成为使用任何低功耗/低成本微控制器的嵌入式应用的理想选择。德州仪器 CC3000 FRAM 评估模块套件还使用户能利用新一代带集成铁电随机存取存储器 (FRAM) 的 MSP430 微控制器的优势。

硬件
  • LSR TiWi-SL 模块 & EM 板
  • Wi-Fi 接入点
  • MSP430 FRAM 实验板(MSP-EXP430FR5739)
  • USB 中枢

规格参数
  • 标准
    • 802.11b/g, 基站
  • 射频性能
    • Tx 功率：+20dBm @ 11Mbps (CCK)
    • Rx 灵敏度：-89dBm @ 11Mbps (CCK)
  • Wi-Fi 安全模式
    • WEP, WPA / WPA2 (AES 和 TKIP - 个人)
  • 嵌入式网络软件
    • TCP/IP 堆栈 (IPv4 - DHCP 客户端, DNS, ARP)
    • Wi-Fi 驱动程序
    • 嵌入式安全客户端
    • 自动传输校准
  • 主机接口
    • SPI @ 16MHz
  • 关断模式
    • <5uA，采用 FET
  • 需要主 MCU 驱动程序
    • 低至 6KB 闪存和 3KB RAM 主机内存要求
 特点
  • 嵌入式 Wi-Fi 和网络软件，包括驱动程序、堆栈、客户端
    • 任何位置都能启用的通用 IP 连接
    • 可轻松搭配低内存、低成本、低功耗微控制器系统
  • 可信任、成熟的解决方案，并有同类最佳链路预算（link budget）
    • 成熟的 Wi-Fi 互操作性
  • 完备的平台解决方案和经验证的模块

应用
  • 自动化
  • 家庭安防/监控
  • 网络家电
  • 健身/健康/医疗
