Texas Instruments CC3100无线网络处理器模块

Texas Instruments CC3100无线网络处理器模块可以在低成本、低功耗微控制器 (MCU) 上增加Wi-Fi功能，用于物联网应用。CC3100MOD模块经FCC、IC、CE和Wi-Fi CERTIFIED认证，属于全新SimpleLink Wi-Fi系列产品，该系列产品极大地简化了因特网连接的实现。CC3100MOD集成了Wi-Fi和因特网的所有协议，大幅降低了对MCU主机软件的需求。凭借内置安全协议，CC3100MOD解决方案提供了鲁棒、简单的安全体验。此外，CC3100MOD是完整的平台解决方案，包含了各种工具和软件、示例应用、使用和编程指南、参考设计及TI E2E支持社区。CC3100MOD采用易于布局的LGA封装，并且完全集成了包括串行闪存、RF滤波器、晶体、无源元件在内的全部所需元件。

Wi-Fi网络处理器子系统具有一个Wi-Fi片上因特网（Internet-on-a-Chip）并且包含一个额外的专用ARM MCU，可完全解除主机MCU的处理负担。该子系统包含802.11 b/g/n无线电、基带和具有强大加密引擎的MAC，实现支持256位加密的快速、安全因特网连接。CC3100MOD模块支持基站、接入点和Wi-Fi Direct模式。该模块还支持WPA2个人和企业安全以及WPS2.0。这个子系统包括嵌入式TCP/IP和TLS/SSL堆栈、HTTP服务器和多个因特网协议。该电源管理子系统集成了直流-直流转换器，支持广泛的电源电压范围。这个子系统可启用低功耗模式，如带RTC的休眠模式，它所需电流大约7μA。CC3100MOD模块可以通过SPI或UART接口连接任一8位、16位或32位MCU。器件驱动程序最大限度地减少了主机存储器占用要求，对于一个TCP客户端应用程序，要求的代码存储器少于7KB，RAM存储器小于700B。

特性

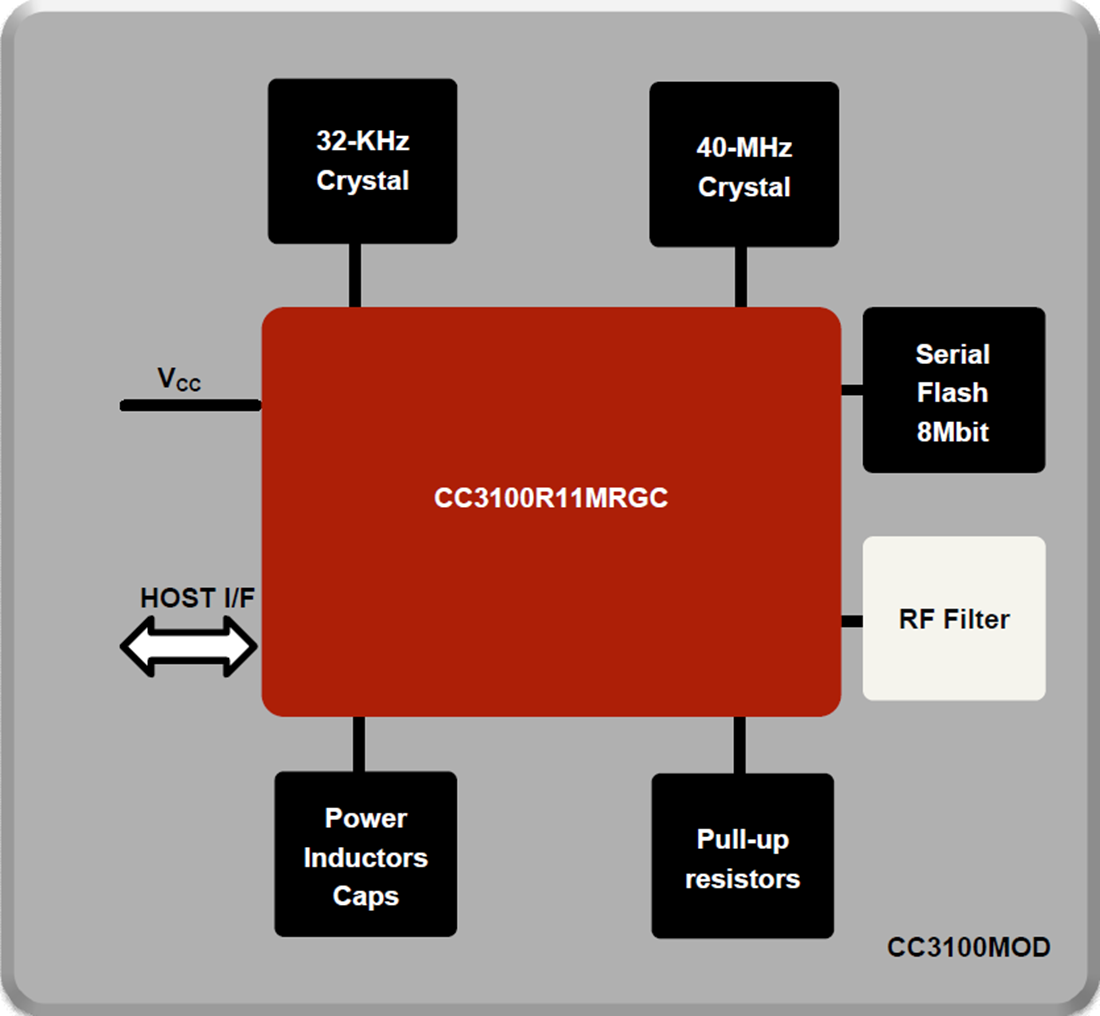

CC3100MOD是由CC3100R11MRGC Wi-Fi网络处理器和电源管理子系统组成的Wi-Fi模块
这个完全集成的模块包含了所有所需的时钟、SPI闪存和无源元件。
FCC、IC和CE组合认证节约了客户精力、时间和金钱
Wi-Fi CERTIFIED认证模块，对于Wi-Fi Alliance成员，可请求认证转让
Wi-Fi网络处理器子系统
- 有Wi-Fi片上因特网（Internet-on-a-Chip）
- 专用ARM MCU完全解除外部微控制器的Wi-Fi和因特网协议处理负担
- ROM中包含Wi-Fi驱动程序和多个因特网协议
- 802.11 b/g/n无线、基带和媒体访问控制 (MAC)、Wi-Fi驱动器和请求方
- TCP/IP堆栈
- 强大的加密引擎，实现快速、安全的Wi-Fi和因特网连接，并具有用于TLS和SSL连接的256位AES加密
- 基站、AP和Wi-Fi Direct模式
- WPA2个人和企业安全
- SimpleLink连接管理器，实现自主和快速的Wi-Fi连接
- SmartConfig技术、AP模式和WPS2，实现简单灵活的Wi-Fi服务开通

主机接口
电源管理子系统
集成直流-直流转换器支持宽范围的电源电压
3.6V下的低功耗
模块上集成元件
- 带内部振荡器的40.0MHz晶振
- 32.768kHz晶振 (RTC)
- 8Mbit SPI串行闪存、RF滤波器和无源元件
封装和工作条件
- 1.27mm脚距、63引脚、20.5mm×17.5mm LGA封装，可实现轻松组装和低成本的PCB设计
- 工作温度范围：-20°C至70°C
