Texas Instruments CC3135MOD SimpleLink™ Wi-Fi处理器模块
Texas Instruments CC3135MOD SimpleLink™ Wi-Fi双频带网络处理器模块是FCC、IC/ISED、ETSI/CE、MIC和Wi-Fi CERTIFIED™模块。借助该模块，可以非常轻松地实现互联网连接。该款双频带Wi-Fi®网络处理器模块可以添加到任何低成本、低功耗的微控制器单元 (MCU) 中。该器件集成了针对Wi-Fi和互联网的所有协议，大幅降低了对MCU主机软件的需求。基于ROM的子系统包含802.11a/b/g/n双频带2.4GHz和5GHz无线电、基带以及MAC（具有强大的硬件加密引擎）。凭借内置安全协议，CC3135MOD解决方案提供了鲁棒、简单的安全体验。CC3135MOD采用易于布局的LGA封装，并且完全集成了包括串行闪存、射频滤波器、双工器、晶体和无源元件在内的全部所需元件。
特性
- 完全集成、符合RoHS指令的绿色模块包含所有必需的时钟、串行外设接口 (SPI) 闪存和无源元件
- 集成Wi-Fi®和互联网协议
- 802.11 a/b/g/n: 2.4GHz和5GHz
- 通过FCC、IC/ISED、ETSI/CE和MIC认证
- 内部经过FIPS 140-2 1级验证的IC
- 丰富的IoT安全功能可帮助开发人员保护数据
- 适于电池供电应用的低功耗模式
- 与2.4GHz无线电共存
- 工业温度范围：–40°C至+85°C
- Wi-Fi网络处理器子系统
- Wi-Fi内核
- 802.11 a/b/g/n 2.4GHz和5GHz
- 模式
- 接入点 (AP)
- 基站 (STA)
- Wi-Fi Direct®（仅在2.4GHz时支持）
- 安全
- WEP
- WPA™/WPA2™ PSK
- WPA2企业版
- 互联网和应用协议
- HTTP服务器、mDNS、DNS-SD、DHCP
- IPv4和IPv6 TCP/IP堆栈
- 16个BSD插座（超安全TLS v1.2和SSL 3.0）
- 内置电源管理子系统
- 可配置的低功耗配置文件（常开、间歇性连接、标签）
- 先进的低功耗模式
- 集成直流/直流稳压器
- Wi-Fi内核
- 应用数据吞吐量
- UDP：16Mbps
- TCP13Mbps
- 多层安全特性
- 独立执行环境
- 网络安全
- 设备身份和秘钥
- 硬件加速器加密引擎（AES、DES、SHA/MD5、CRC）
- 文件系统安全性（加密、身份验证、访问控制）
- 初始安全编程
- 软件篡改检测
- 安全引导
- 证书签名请求 (CSR)
- 独特的每器件密钥对
- 恢复机制 - 可恢复至出厂默认设置
- 电源管理子系统
- 集成式直流/直流转换器支持宽电源电压范围
- 宽单电源电压VBAT：2.3V至3.6V
- 先进的低功耗模式
- 关断：1µA；休眠：5.5µA
- 低功耗深度睡眠 (LPDS) 模式：115µA
- 空闲连接（MCU处于LPDS时）：710µA
- RX流量（MCU活动时）：53mA
- TX流量（MCU活动时）：223mA
- 集成式直流/直流转换器支持宽电源电压范围
- Wi-Fi发射功率
- 2.4GHz：16dBm (1 DSSS)
- 5GHz：15.1dBm (6 OFDM)
- Wi-Fi接收灵敏度
- 2.4GHz：–94.5dBm (1 DSSS)
- 5GHz：–89dBm (6 OFDM)
- 模块上的其他集成元件
- 带内部振荡器的40.0MHz晶振
- 32.768kHz晶振 (RTC)
- 32Mbit SPI串行闪存
- 射频滤波器、双工器和无源元件
- QFM封装
- 1.27mm间距、63引脚、20.5mm×17.5mm QFM封装，可实现轻松组装和低成本的PCB设计
- 模块支持SimpleLink开发者生态系统
应用
- 用于物联网应用，例如：
- 医疗和保健
- 多参数患者监护仪
- 心电图 (ECG)
- 电动病床和床控制
- 远程医疗系统
- 楼宇和家居自动化
- 暖通空调系统和恒温器
- 视频监控、视频门铃、低功耗摄像头
- 楼宇安全系统和电子锁
- 家电
- 资产跟踪
- 工厂自动化
- 电网基础设施
- 医疗和保健

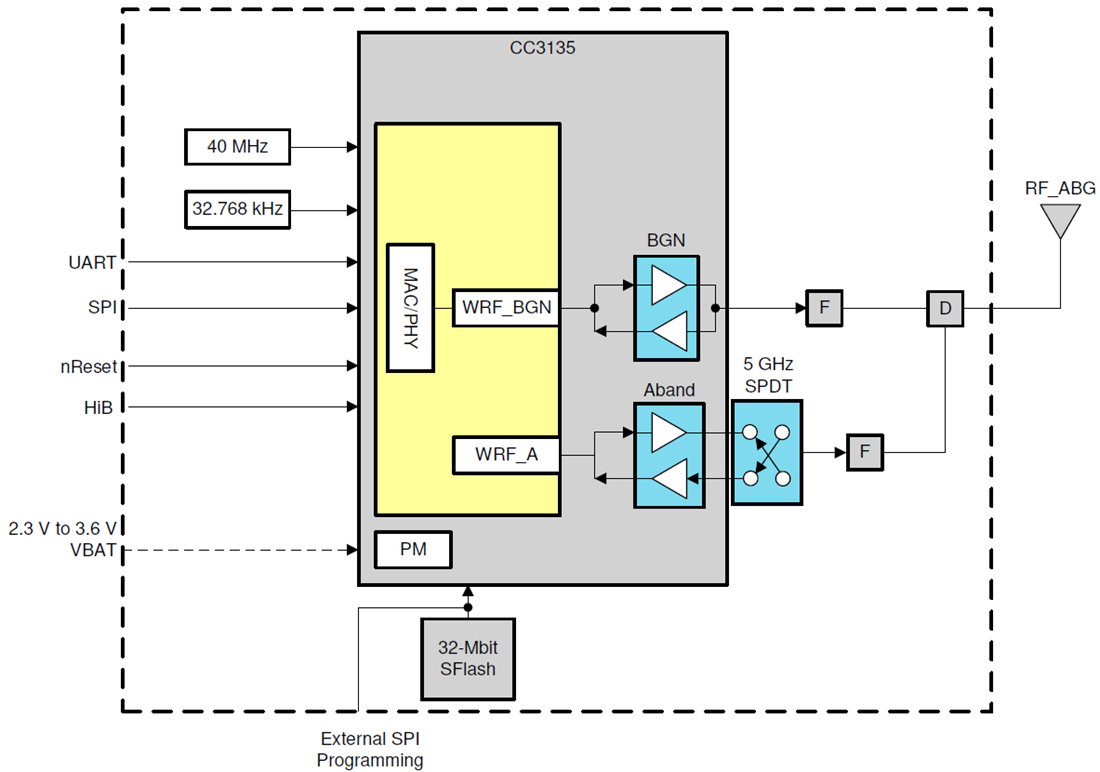

功能框图
相关开发工具
Texas Instruments BOOSTXL-CC3135 BoosterPack™插入式模块套件
全面评估CC3135的特性和性能。
