Texas Instruments CC3200MOD Internet-on-a-Chip无线MCU模块

Texas Instruments CC3200MOD Internet-on-a-Chip无线MCU模块是业界首款可编程、经FCC、IC、CE和Wi-Fi认证的无线微控制器 (MCU) 模块，内置Wi-Fi连接功能。SimpleLink CC3200MOD为物联网而设计，是一款集成了ARM Cortex-M4 MCU的无线MCU模块，客户只需单独一个器件即可开发整个应用。凭借片上Wi-Fi、因特网功能和强大的安全协议，客户无需Wi-Fi经验即可更快进行开发。CC3200MOD在LGA封装里集成了所有需要的系统级硬件元件，包括时钟、SPI闪存、RF开关及无源元件，实现轻松组装和低成本的PCB设计。此外，CC3200MOD是完整的平台解决方案，包含了各种软件、示例应用、工具、使用和编程指南、参考设计及TI E2E 支持社区。

器件包含多种外设，包括一个快速的并行相机接口、I²S、SD/MMC、UART、SPI、I²C和四通道ADC。CC3200系列内含用于代码和数据的灵活嵌入式RAM ；带外部串行闪存引导加载程序和外设驱动程序的ROM；用于Wi-Fi网络处理器服务包、Wi-Fi认证、凭据的SPI闪存。Wi-Fi网络处理器子系统具有一个Wi-Fi Internet-on-a-Chip并且包含一个额外的专用ARM MCU，可完全解除应用MCU的处理负担。该子系统包含802.11 b/g/n无线电、基带和具有强大加密引擎的MAC，实现支持256位加密的快速、安全因特网连接。CC3200MOD支持基站、接入点和Wi-Fi Direct模式。该器件还支持WPA2个人和企业安全以及WPS2.0。Wi-Fi Internet-on-a-Chip包括嵌入式TCP/IP和TLS/SSL堆栈、HTTP服务器和多个互联网协议。电源管理子系统集成了DC-DC转换器，支持宽电源电压范围。这个子系统可启用低功耗模式，如带RTC的休眠模式，它所需的电流小于7μA。

特性

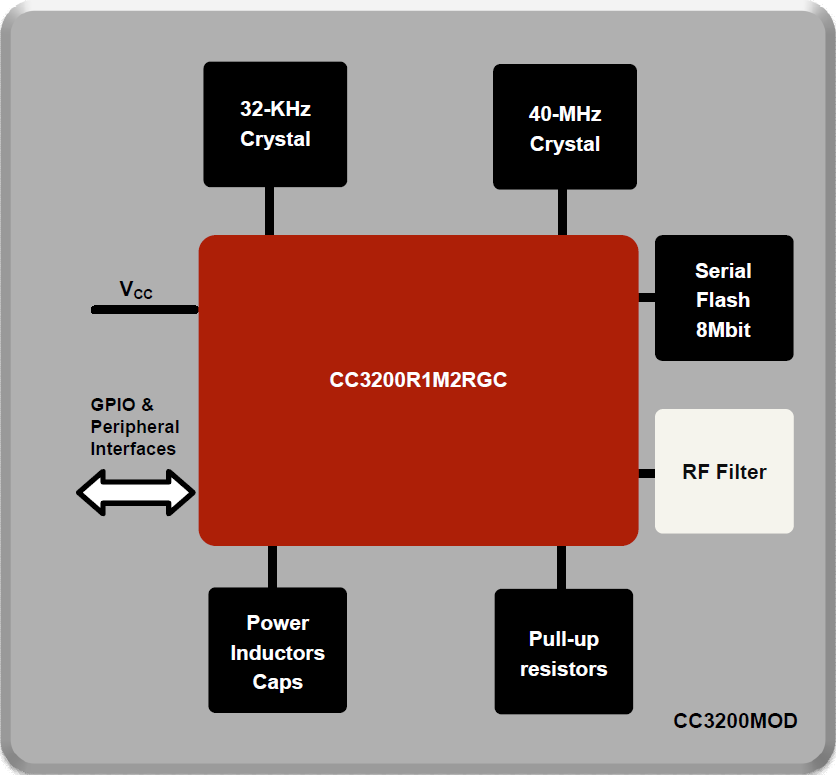

CC3200MOD是包含CC3200R1M2RGC单芯片无线MCU的Wi-Fi模块
这个完全集成的模块包含了所有所需的时钟、SPI闪存和无源元件
FCC、IC和CE组合认证节约了客户精力、时间和金钱
Wi-Fi CERTIFIED认证模块，对于Wi-Fi Alliance成员，可请求认证转让
1.27mm脚距LGA封装，实现轻松组装和低成本的PCB设计
应用微控制器子系统
- ARM Cortex-M4内核（工作频率为80MHz）
- 嵌入式内存选择
  - 集成串行
  - RAM（高达256KB）
  - 只读存储器 (ROM) 中的的外设驱动
- 硬件加密引擎，实现高级硬件安全性，如
  - AES、DES、3DES
  - SHA与MD5
  - 循环冗余校验与校验和
- 8位、快速、并行相机接口
- 1个多通道音频串行端口 (McASP) 接口，并支持I²S格式
- 1个SD (MMC) 接口
- 32通道微型直接内存访问(μDMA)
- 2个通用异步收发器(UART)
- 2个串行外设接口 (SPI)
- 1个内部集成电路 (I²C)
- 4个通用定时器 (GPT)
- 16位脉宽调制 (PWM) 模式
- 1个看门狗定时器模块
- 4通道12位模数转换器(ADC)
- 多达25个可单独编程GPIO引脚

Wi-Fi网络处理器子系统
- 802.11b/g/n无线电、基带、及媒体访问控制
- TCP/IP堆栈
- 强大的加密引擎实现快速、安全的256位加密的WLAN连接
- 基站、接入点和Wi-Fi Direct模式
- WPA2个人和企业安全
- SimpleLink连接管理器用于管理Wi-Fi安全状态
电源管理子系统
- 集成直流-直流转换器支持宽范围的电源电压
- 3.6V下的低功耗
- 额外集成元件
  - 40.0MHz晶振
  - 32.768kHz晶振 (RTC)
  - 8Mbit SPI串行闪存、RF滤波器和无源元件
- 封装和工作条件
  - 1.27mm脚距、63引脚、20.5mm × 17.5mm LGA封装，可实现轻松组装和低成本的PCB设计
  - 工作温度范围：-20°C至70°C
