Texas Instruments CDC6CEVM评估模块

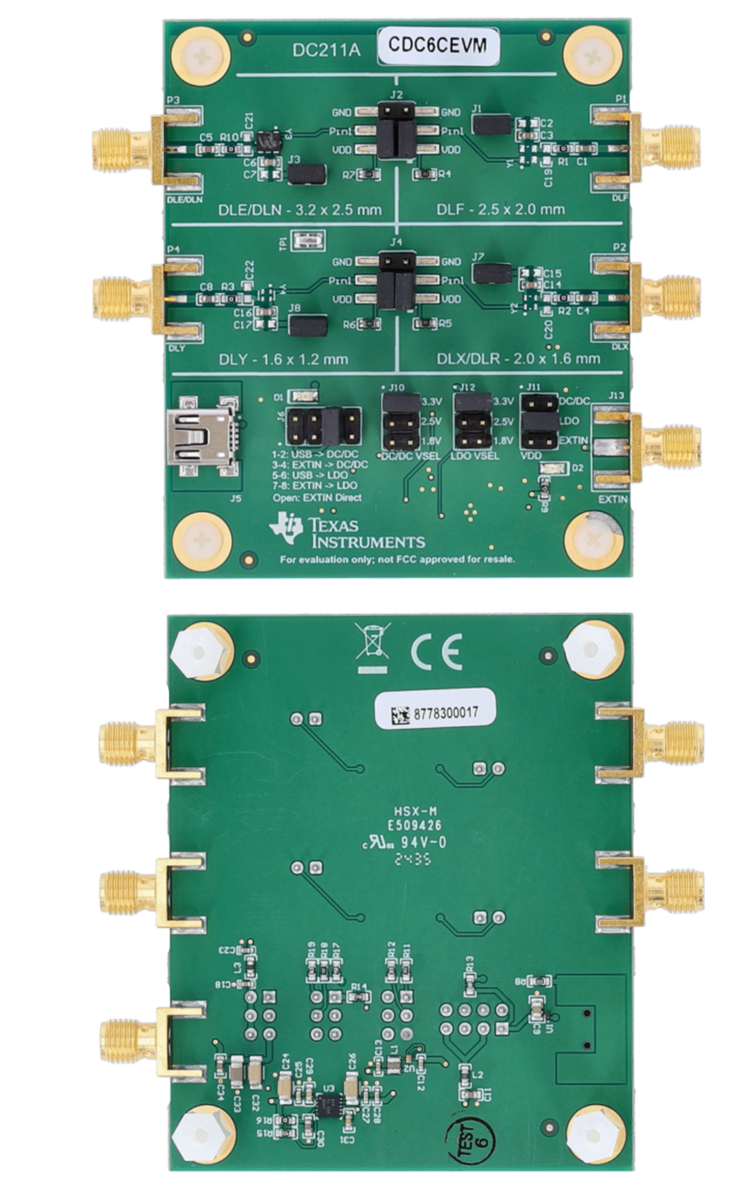

Texas Instruments CDC6CEVM评估模块配置用于评估CDC6C低功耗LVCMOS BAW振荡器的运行情况。TI CDC6EVM可作为灵活的时钟源，用于合规性测试、性能评估和初始系统原型设计。板载边缘装接SMA端口可访问CDC6C的可配置时钟输出，因此该器件可以使用市售的同轴电缆、适配器或巴伦（不含）与测试设备和参考板连接。
特性
- 包含四种标准LVCMOS振荡器封装的引脚布局：DLE/DLN (3.2mm x 2.5mm)、DLF (2.5mm x 2.0mm)、DLX/DLR (2.0mm x 1.6mm) 和DLY (1.6mm x 1.2mm)
- 板载稳压器，可生成标准电源电压（1.8V、2.5V、3.3V）
- 可以只使用USB供电，也可选择外部电源
应用
- 一次性医疗用品
- 电缆标识
- 资产跟踪器
- 能源基础设施
- 联网外设和打印机
- 假冒硬件检测
规范
- 支持1MHz至200MHz的标准频率
- ±50ppm的总频率稳定性，涵盖所有因素，包括10年老化
- 低功耗：5.7mA（25MHz时典型值）
- 低抖动：<1ps RMS（Fout ≥ 10MHz时）
- 工作温度范围： -40 °C - +105 °C
必要设备
- DC电源或USB电源
- 示波器
- 信号分析仪（可选）
相关振荡器
Texas Instruments CDC6C/CDC6C-Q1 LVCMOS输出BAW振荡器
此系列器件采用微谐振器技术，可实现低抖动时钟电路。
接线图
布局
