Texas Instruments CDCDB800EVM时钟缓冲器评估模块
Texas Instruments CDCDB800EVM时钟缓冲器评估模块 (EVM) 用于评估CDCDB800。CDCDB800是一款8输出LP-HCSL、符合DB800ZL标准的时钟缓冲器。该缓冲器可以将参考时钟分配用于PCIe® Gen 1至Gen 5应用、QuickPath互连 (QPI)、UPI、SAS和SATA接口。SMBus接口和八个输出使引脚能够单独配置和控制所有八个输出。CDCDB800是一款DB800ZL衍生规范缓冲器，符合或超过DB800ZL和DB2000Q规范中的系统参数。Texas Instruments CDCDB800EVM还支持用户验证CDCDB800及返工后的CDCDB803的功能和性能规格。
特性
- 简单易用的评估板，用于扇出低相位噪声时钟
- 简单、快速的器件配置和设置
- 8个LP-HCSL输出，带集成85Ω输出终端
- 8个硬件输出使能 (OE#) 控制
- 器件配置的DIP开关控制
- 接受差分或单端输入时钟
- 评估模块支持所有8路差分LVDS输出
- 两个输出组均可默认测试

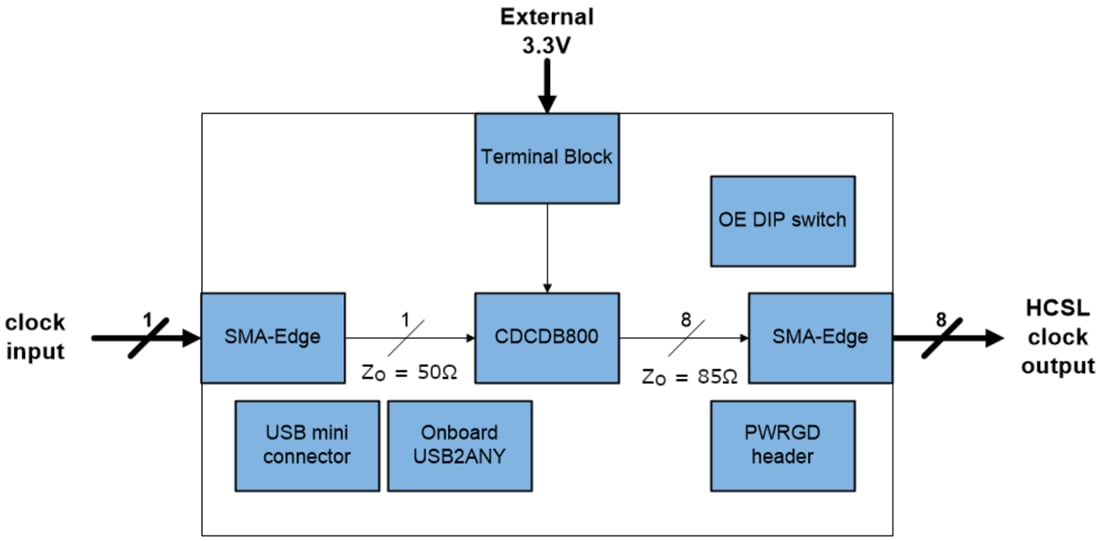

评估板设置
相关产品
Texas Instruments CDCDB400 4路输出时钟缓冲器
能够为PCIe Gen 1-5、QPI和UPI、SAS接口分配参考时钟。
Texas Instruments CDCDB803用于PCIe®第1代至第5代的8输出时钟缓冲器
为PCIe Gen 1-5、QPI、UPI、SAS和SATA接口分配参考时钟。
