Texas Instruments CDCU2A877锁相环时钟驱动器

Texas Instruments CDCU2A877锁相环时钟驱动器是一款高性能、低抖动、低偏斜、零延迟缓冲器。它将一个时钟输入差分对(CK、CK)分配给10个时钟输出差分对(Yn、Yn)和1个反馈时钟输出差分对(FBOUT、FBOUT)。时钟输出由输入时钟 (CK、/CK)、反馈时钟(FBIN、/FBIN)、LVCMOS控制引脚(OE、OS)和模拟电源输入 (AVDD) 控制。当OE为低电平时,除FBOUT、/FBOUT外,其他时钟输出均被禁用,同时内部PLL保持其锁定频率。OS(输出选择)是一个程序引脚,必须与GND或VDD 绑定。当OS为高电平时,OE功能如前所述。当OS和OE均为低电平时,OE不会影响Y7、/Y7,因为它们是自由运行的。当AVDD 接地时,锁相环 (PLL) 将被关闭并旁路,以便进行测试。

当两个时钟输入(CK、CK)均为逻辑低电平时,设备进入低功耗模式。差分输入上的输入逻辑检测电路独立于输入缓冲器,可检测逻辑低电平,并在所有输出、反馈和PLL关闭的低功耗状态下工作。当时钟输入从逻辑低电平转换为差分信号时,PLL返回开启。然后启用输入和输出,PLL在规定的稳定时间内获得反馈时钟对(FBIN、FBIN)和时钟输入对(CK、CK)之间的相位锁定。Texas Instruments CDCUA877可跟踪扩频时钟 (SSC) 以降低EMI。该器件的工作温度范围为0°C至70°C。

特性

  • 1.8V/1.9V锁相环时钟驱动器,用于双数据速率 (DDR II) 应用
  • 与扩频时钟兼容
  • 工作频率:125MHz至410MHz
  • 应用频率:160MHz至410MHz
  • 低抖动:±40ps(周期)
  • 低输出偏移:35ps
  • 稳定时间:<6µs
  • 将一个差分时钟输入分配到个10个差分输出端
  • 高驱动力版本 CDCUA877
  • 52焊球mBGA封装(MicroStar Junior™;BGA,0.65mm脚距)
  • 外部反馈引脚(FBIN、FBIN)用于将输出同步到输入时钟
  • 符合或超过CUA877/CUA878规范的PC2-3200/4300/5300/6300/6400 PLL标准
  • 故障安全输入

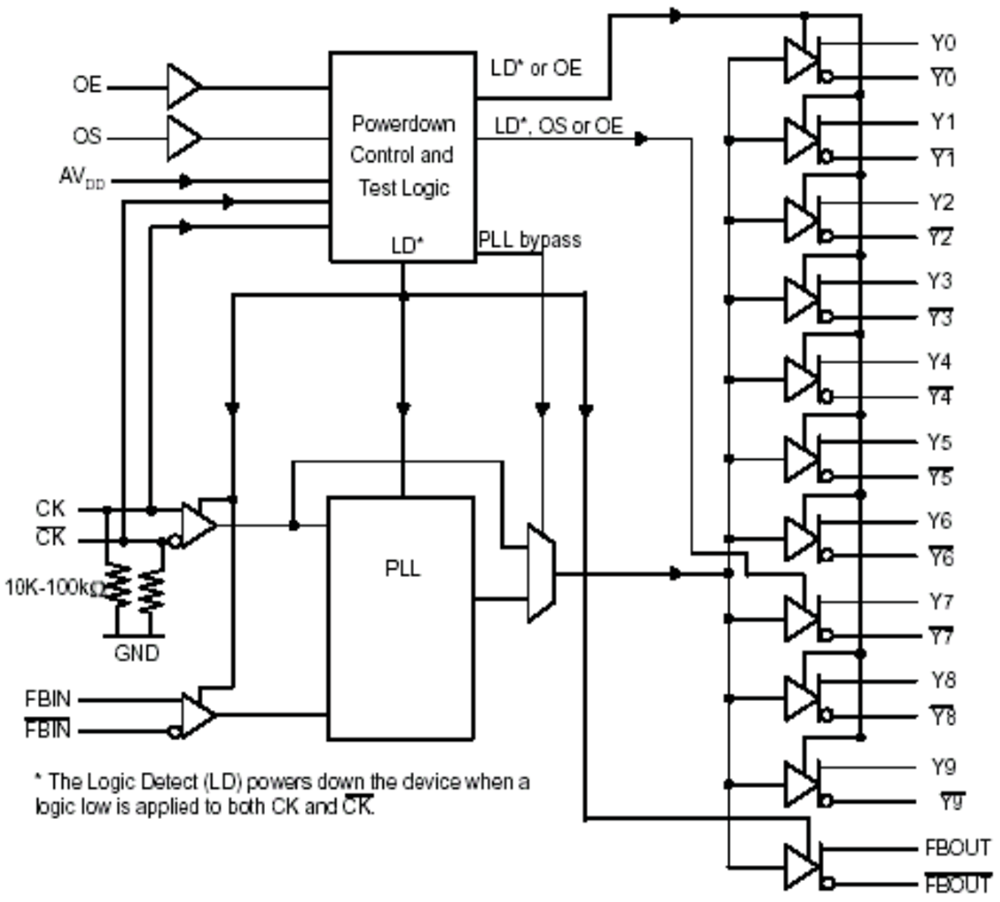

逻辑图

原理图 - Texas Instruments CDCU2A877锁相环时钟驱动器
