Texas Instruments CSD95485RWJ NexFET™功率级
Texas Instruments CSD95485RWJ NexFET™ 功率级是高度优化的设计，适用于大功率、高密度的同步降压转换器。该器件集成了驱动器IC和功率MOSFET，以完成功率级开关功能。该组合采用小型5mm × 6mm封装，具有大电流、高效率和高速开关能力。Texas Instruments CSD95485RWJ还集成了精确的电流检测和温度检测功能，以简化系统设计并提高精度。PCB占位经过优化，有助于缩短设计时间并简化整个系统设计的完成。
特性
- 连续工作电流：75A
- 30A时系统效率超过95%
- 高频工作（高达1.25MHz）
- 二极管仿真功能
- 温度补偿双向电流感测
- 模拟温度输出
- 故障监控
- 3.3V和5V PWM信号兼容
- 三态PWM输入
- 集成式自举开关
- 优化的死区时间，可提供击穿保护
- 高密度QFN 5mm × 6mm占位尺寸
- 超低电感封装
- 系统优化PCB尺寸
- 散热增强型顶部冷却
- 符合RoHS指令，无铅端子电镀
- 不含卤素
应用
- 多相同步降压转换器
- 高频应用
- 大电流、低占空比应用
- POL直流-直流转换器
- 内存和显卡
- 台式机和服务器VR12.x/VR13.x V-core同步降压转换器

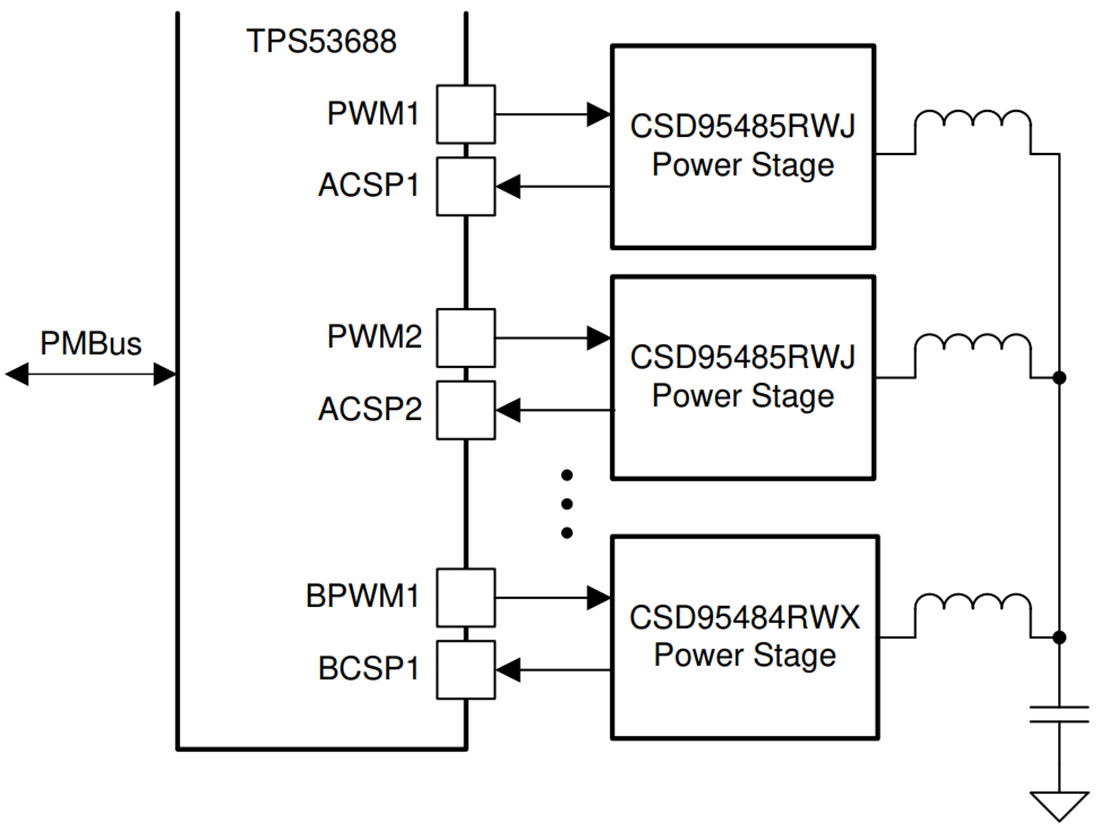

应用示意图
